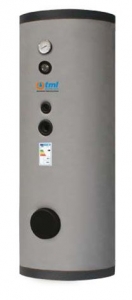

Chauffe-eau et Accumulateurs

Pour la production et le stockage d'eau chaude sanitaire,
équipés d'un échangeur de chaleur internes à serpentin fixe à double spirale
Matériau : Acier inoxydable AISI 316L (1.4404)
Revêtement protecteur intérieur : Décapage et passivation
Revêtement de protection externe : Décapage et passivation
Fonctionnement (P max. / T max.) : 6 bar / 95°C
Protection cathodique : anode en magnésium
Dimensions :
Volume utile : 931.5 litres
Diam. avec isolation : 790mm
Diam. sans isolation : 990mm
Hauteur : 2'100mm
Hauteur de basculement : 2'095mm
Poids : 150 Kg.
Equipements :
1 échangeur tubulaire fixe à double spirale de : 3.0 m2
1 isolation rigide en polyuréthane de 100mm et revêtement en pvc
1 bride d'inspection 120/180mm
**
Certification : SSIGE ZW115

Marque : TML
Modèle : ATXXL 105700 SPECIAL
Matériaux : acier inoxydable AISI 316L
Traitement de protection intérieur : décapage et passivation
Traitement de protection externe : décapage et passivation
Pression de fonctionnement max : 4.5 bar
Pression d'essais : 7.0 bar
Température de fonctionnement max : 95°C
Dimensions :
Volume utile : 105'700 litres
Diamètre sans isolation : 3'500mm
Hauteur totale env. 11'820mm
Poids totale env. 9'500 Kg.
Equipements :
2 prises à bride en DN250 PN16 avec tube plongeant interne coudé à 45°
1 bride d'inspection de : 520/620mm
2 tôles de stratification perforées (passage libre de 30%) pour la stratification
2 barres de renforts interne cuve section 30x30x3mm en partie haute de la cuve placée sur la tôle perforée avec passage pour le tube DN250
2 barres de renforts interne cuve section 30x30x3mm en partie basse de la cuve placée sur la tôle perforée avec passage pour le tube DN250
1 prise filetée 11/2'' sous la cuve avec tuyaux reporté jusqu'é l'extérieur de la virole pour la vidange
1 prise filetée 11/2'' sur la partie supérieur de la cuve pour la purge
10 prises filetées 1/2'' pour sonde et thermomètre (sans ceux-ci)
4 triangle de renfort au sol pour la virole dimensions : 250x125x250 2 perçage de 25mm
9 profiles C de renfort pour la virole dimensions : 200x250x200mm
4 anneaux 425x245mm oeillet de 83mm spéciaux de levage sur le fond bombé supérieur
4 anneaux 425x245mm oeillet de 83mm spéciaux de levage sur toute la hauteur de la cuve.

Pour la production et le stockage d'eau chaude sanitaire,
équipés d'un échangeur de chaleur internes à serpentin fixe
Matériau : Acier inoxydable AISI 316L (1.4404)
Revêtement protecteur intérieur : Décapage et passivation
Revêtement de protection externe : Décapage et passivation
Fonctionnement (P max. / T max.) : 6 bar / 95°C
Protection cathodique : anode en magnésium
Dimensions :
Volume utile : 290.3 litres
Diam. avec isolation : 600mm
Hauteur : 1'595mm
Hauteur de basculement : 1'720mm
Poids : 68 Kg.
Equipements :
1 échangeur tubulaire fixe de : 1.30 m2
1 isolation rigide en polyuréthane de 100mm et revêtement en pvc (non démontable)
1 bride d'inspection 120/180mm
**
Certification : SSIGE ZW115

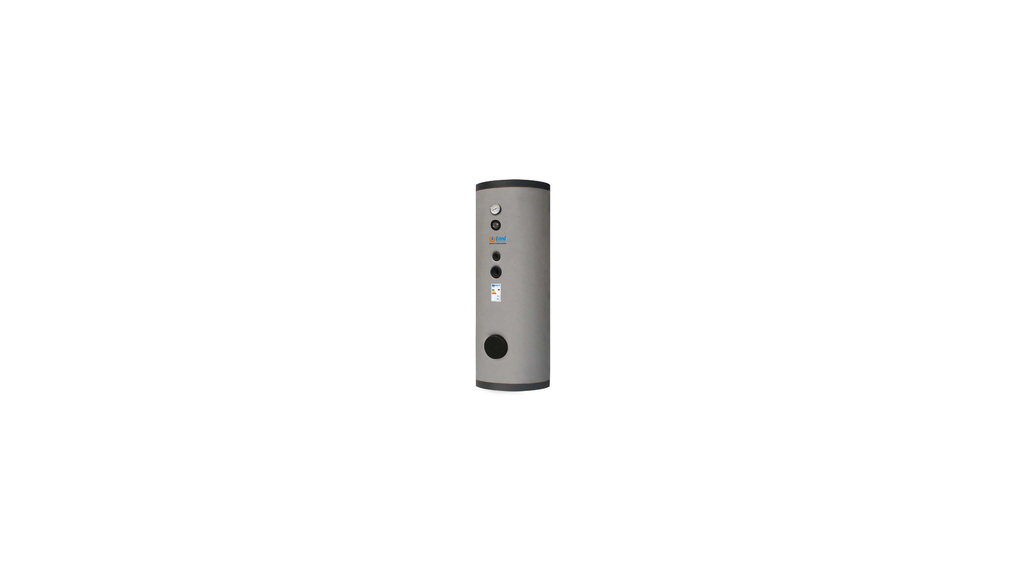

Pour la production et le stockage d'eau chaude sanitaire,
équipés d'un échangeur de chaleur internes à serpentin fixe
Matériau : Acier inoxydable AISI 316L (1.4404)
Revêtement protecteur intérieur : Décapage et passivation
Revêtement de protection externe : Décapage et passivation
Fonctionnement (P max. / T max.) : 6 bar / 95°C
Protection cathodique : anode en magnésium
Dimensions :
Volume utile : 414.9 litres
Diam. avec isolation : 750mm
Hauteur : 1'395mm
Hauteur de basculement : 1'600mm
Poids : 78 Kg.
Equipements :
1 échangeur tubulaire fixe de : 1.60 m2
1 isolation rigide en polyuréthane de 100mm et revêtement en pvc (non démontable)
1 bride d'inspection 120/180mm
**
Certification : SSIGE ZW115

Matériau : Acier inoxydable AISI 316L (1.4404)
Revêtement de protection intérieur : Décapage et passivation
Revêtement de protection externe : Décapage et passivation
Fonctionnement (P max. / T max.) : 6
bar / 95°C
Protection cathodique : anode en magnésium
Dimensions :
Volume utile : 749.8 litres
Diam. sans isolation : 790mm
Diam. avec isolation : 990mm
Hauteur totale : 1'750mm
Hauteur de basculement : 1'745mm
Equipements :
1 échangeur tubulaire inférieure de : 2.7m2
1 échangeur tubulaire supérieure de : 1.5m2
1 Isolation en polyuréthane rigide de 100mm et revêtement en PVC, démontable
1 bride d'inspection bas de cuve de : 120/180mm

Permet l'installation d'une résistance électrique modèle REX 11/2''

Marque : TML
Modèle : PF 02000 SPECIAL
Matériau : S 235Jr
Traitement de protection intérieur : Non traité
Revêtement de protection externe : Peint avec une
protection antirouille et un émail industriel
Pression de service : 4 bar
T max : 95°C
Dimensions :
Volume : 2'000 litres
Diam. sans isolation : 1'200mm
Hauteur env. 2'200mm
Equipements :
2 prises filetée 2'' avec tube interne plongent à 45°
6 prises filetées 2'' avec tube interne droit
1 prise filetée 1'' partie supérieur de la cuve pour la purge
1 prise filetée 1'' sous la cuve avec tube reporté au bord de l'accumulateur pour la vidange
4 prises filetées 1/2'' pour sonde et thermomètre (sans ceux-ci)

Marque : TML
Modèle : PF 00500 SPECIAL
Matériau : S 235Jr
Traitement de protection intérieur : Non traité
Revêtement de protection externe : Peint avec une
protection antirouille et un émail industriel
Pression de service : 3 bar
T max : 95°C
Dimensions :
Volume : 500 litres
Diam. sans isolation : 650mm
Hauteur env. 1'665mm
Equipements :
1 prise à bride DN80 avec tube interne plongent à 45° vers le haut
2 prise à bride DN80 en partie basse avec tube interne droit
2 tôles perforées pour la stratification
1 prise filetée 1'' partie supérieur de la cuve pour la purge
1 prise filetée 1'' sous la cuve avec tube reporté au bord de l'accumulateur pour la vidange
6 prises filetées 1/2'' pour sonde et thermomètre (sans ceux-ci)
1 bride d'inspection de 120/180mm
1 Isolation thermique en fibre de polyester d'une épaisseur de 130mm doublage en PVC

Marque : TML
Modèle : ARN 00500 SPECIAL
Matériau : S 235Jr
Traitement de protection intérieur : Non traité
Revêtement de protection externe : Peint avec une
protection antirouille et un émail industriel
Pression de service : 3 bar
T max : 95°C
Dimensions :
Volume : 500 litres
Diam. sans isolation : 650mm
Hauteur env. 1'665mm
Equipements :
1 prise à bride DN80 avec tube interne plongent à 45° vers le bas
2 prise à bride DN80 en partie haute avec tube interne droit
2 tôles perforées pour la stratification
1 prise filetée 1'' partie supérieur de la cuve pour la purge
1 prise filetée 1'' sous la cuve avec tube reporté au bord de l'accumulateur pour la vidange
6 prises filetées 1/2'' pour sonde et thermomètre (sans ceux-ci)
1 bride d'inspection de 120/180mm
1 Isolation thermique autocondensations PEXL d'une épaisseur de 30mm doublage en PVC (isolation collée d'usine non démontable)

Marque : TML
Modèle : PF 04500 SPECIAL
Matériau : S 235Jr
Traitement de protection intérieur : Non traité
Revêtement de protection externe : Peint avec une
protection antirouille et un émail industriel
Pression de service : 4 bar
T max : 95°C
Dimensions :
Volume : 4'500 litres
Diam. sans isolation : 1'600mm
Hauteur env. 2'755mm
Equipements :2
2 prises à bride DN125 1 parte basse 1 parte haute avec tube internant plongent à 45°
1 bride d'inspection de 400/480mm
1 prise filetée 1'' partie supérieur de la cuve pour la purge
1 prise filetée 1'' sous la cuve avec tube reporté au bord de l'accumulateur pour la vidange
8 prises filetées 1/2'' pour sonde et thermomètre (sans ceux-ci)

Marque : TML
Modèle : ATX 03000 SPECIAL
Matériau : Acier inoxydable AISI 316L (1.4404)
Traitement de protection interne : décapage et passivation
Traitement de protection externe : décapage et passivation
Fonctionnement (P max. / T max.) : 6 bar / 95°C
Protection cathodique : anode en magnésium
Dimensions :
Volume : 3'000 litres
Ø sans isolation : 1'200mm
Hauteur totale env. : 2'370mm
Equipements :
6 Prise filetée 2''
1 Prise filetée 1'' sous la cuve avec tube reporté au bord de l'accumulateur pour la vidange
1 Prise filetée 1'' sur la cuve pour la purge
8 prises filetées 1/2'' pour sonde et thermomètre sans ceux-ci
1 Bride d'inspection : 400/480mm

Marque : TML
Modèle : PF 00300 SPECIAL
Matériau : S 235Jr
Traitement de protection intérieur : Non traité
Revêtement de protection externe : Peint avec une
protection antirouille et un émail industriel
Pression de service : 3 bar
T max : 95°C
Dimensions :
Volume : 300 litres
Diam. sans isolation : 500mm
Hauteur env. 1'660mm
Equipements :
4 prises filetées 1'' avec tube plongeant interne coudé à 45°
1 prise filetée 1'' partie supérieur de la cuve pour la purge
1 prise filetée 1'' sous la cuve avec tube reporté au bord de l'accumulateur pour la vidange
4 prises filetées 1/2'' pour sonde et thermomètre (sans ceux-ci)
1 bride d'inspection de 120/180mm

Marque : TML
Modèle : ARN 02500 SPECIAL
Matière : ST 235Jr Noir
Revêtement de protection intérieur : Non traité
Revêtement de protection externe : Protection par peinture poussière de zinc pour le froid
P max / T max : 6 bar / -10/+60°C
Dimensions :
Volume : 2'500 litres
Diam. sans isolation : 1'300mm
Hauteur totale : 2'300mm
Equipements :
2 prises à bride DN100 1 en partie basse et 1 en partie haute avec tube plongeant interne coudé à 45°
1 bride d'inspection de : 400/480mm
1 prise filetée 1'' sous accumulateur avec tube reporté au bord accumulateur pour la vidange
1 prise filetée 1'' partie haute de l'accumulateur pour la purge
8 prises filetées 1/2'' pour sondes et thermomètres (sans ceux-ci)

Marque : TML
Modèle : ARN 04500 SPECIAL
Matière : ST 235Jr Noir
Revêtement de protection intérieur : Non traité
Revêtement de protection externe : Protection par peinture poussière de zinc pour le froid
P max / T max : 6 bar / -10/+60°C
Dimensions :
Volume : 2'500 litres
Diam. sans isolation : 1'300mm
Hauteur totale : 2'300mm
Equipements :
4 prises à bride DN125 2 en parties basse et 2 en parties haute avec tube plongeant interne coudé à 45°
1 bride d'inspection de : 400/480mm
1 prise filetée 1'' sous accumulateur avec tube reporté au bord accumulateur pour la vidange
1 prise filetée 1'' partie haute de l'accumulateur pour la purge
8 prises filetées 1/2'' pour sondes et thermomètres (sans ceux-ci)

Marque : TML
Modèle : ATX 02500 SPECIAL
Matériau : Acier inoxydable AISI 316L (1.4404)
Traitement de protection interne : décapage et passivation
Traitement de protection externe : décapage et passivation
Fonctionnement (P max. / T max.) : 6 bar / 95°C
Protection cathodique : anode en magnésium
Dimensions :
Volume : 25000 litres
Ø sans isolation : 1'250mm
Ø avec isolation : 1'570mm
Hauteur totale env. : 2'000mm
Equipements :
2 plaques perforées pour la stratification
2 prises à bride DN100 partie haute avec tube plongeant interne coudé 45°
2 prises à bride DN100 partie basse avec tube plongeant interne coudé 45°
1 bride d'inspection 400/480mm
1 bride pour résistance électrique 170/240mm
1 Prise filetée 1/2'' sous accumulateur avec tube reporté à bord accumulateur pour la vidange
1 prise filetée 3/8'' sur l'accumulateur pour la purge
6 Prises filetées 1/2'' pour sonde et thermomètre
1 isolation thermique en fibre de polyester d'une épaisseur de 160mm doublage en PVC
