Exdirt à brides

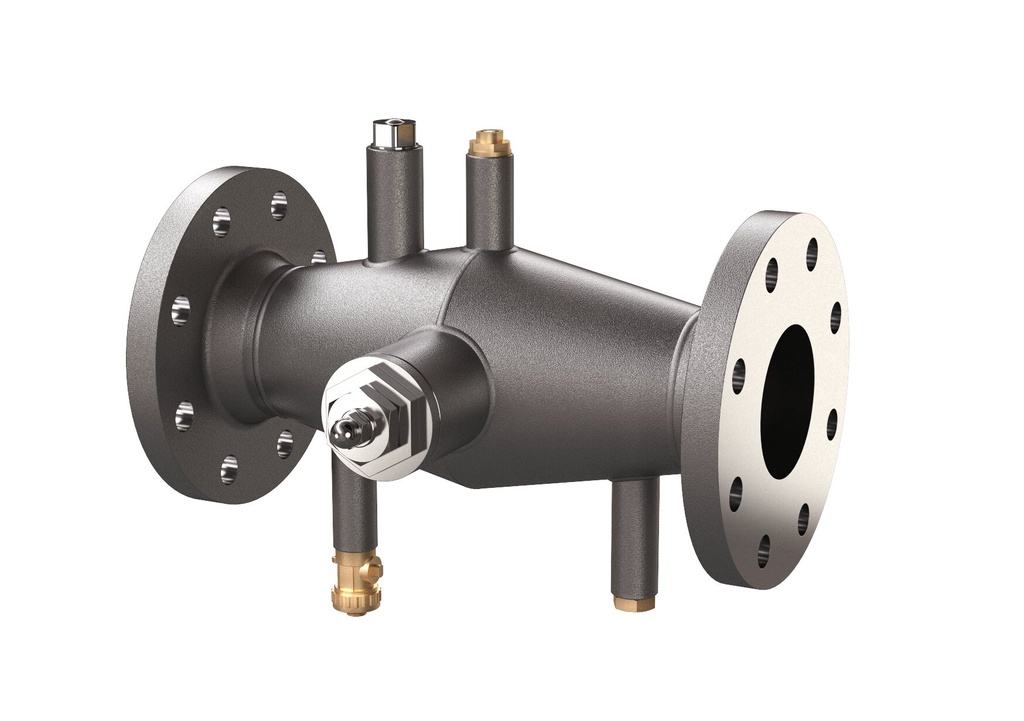

Reflex Exdirt Magneto D 80, séparateur d'impuretés avec Bride
Température de service 0°C - 110°C
Pression de service 10bar
Raccord DN80 / PN16

**
Code Rabais 2083

Séparateur d'impuretés avec raccord à bride
Type D 80
Couleur gris
Matériau du boîtier acier peint
Variante de montage horizontal
Température de service 0 °C - 110 °C
Pression de service 10 bar
Raccord DN80/PN16
Raccord de nettoyage IG 1"
Débit volumétrique max. 27,0 m³/h
Coefficient de débit kvs 158,5 m³/h
Diamètre 206 mm
Hauteur max. 636 mm
Hauteur centre-bride (séparation) 170 mm
Hauteur min. de maintenance 370 mm
Longueur de montage 470 mm
Poids 17,60 kg

Code Rabais 2083

Séparateur d'impuretés avec raccord à bride
Type D 65
Couleur gris
Matériau du boîtier acier peint
Variante de montage horizontal
Température de service 0 °C - 110 °C
Pression de service 10 bar
Raccord DN65/PN16
Raccord de nettoyage IG 1"
Débit volumétrique max. 20,0 m³/h
Coefficient de débit kvs 121,7 m³/h
Diamètre 132 mm
Hauteur max. 521 mm
Hauteur centre-bride (séparation) 175 mm
Hauteur min. de maintenance 370 mm
Longueur de montage 350 mm
Poids 10,30 kg

Code Rabais 2083

Séparateur d'impuretés avec raccord à bride
Type D 50
Couleur gris
Matériau du boîtier acier peint
Variante de montage horizontal
Température de service 0 °C - 110 °C
Pression de service 10 bar
Raccord DN50/PN16
Raccord de nettoyage IG 1"
Débit volumétrique max. 12,5 m³/h
Coefficient de débit kvs 72,2 m³/h
Diamètre 132 mm
Hauteur max. 521 mm
Hauteur centre-bride (séparation) 165 mm
Hauteur min. de maintenance 370 mm
Longueur de montage 350 mm
Poids 9,10 kg

Code Rabais 2083

Séparateur d'impuretés avec raccord à bride
Type D 300
Couleur gris
Matériau du boîtier acier peint
Variante de montage horizontal
Température de service 0 °C - 110 °C
Pression de service 10 bar
Raccord DN300/PN16
Raccord de nettoyage IG 2"
Débit volumétrique max. 405,0 m³/h
Coefficient de débit kvs 1696,4 m³/h
Diamètre 634 mm
Hauteur max. 1535 mm
Hauteur centre-bride (séparation) 413 mm
Hauteur min. de maintenance 500 mm
Longueur de montage 1005 mm
Poids 156,00 kg

Code Rabais 2083

Séparateur d'impuretés avec raccord à bride
Type D 250
Couleur gris
Matériau du boîtier acier peint
Variante de montage horizontal
Température de service 0 °C - 110 °C
Pression de service 10 bar
Raccord DN250/PN16
Raccord de nettoyage IG 2"
Débit volumétrique max. 288,0 m³/h
Coefficient de débit kvs 1185,7 m³/h
Diamètre 480 mm
Hauteur max. 1324 mm
Hauteur centre-bride (séparation) 385 mm
Hauteur min. de maintenance 500 mm
Longueur de montage 890 mm
Poids 108,00 kg

Code Rabais 2083

Séparateur d'impuretés avec raccord à bride
Type D 200
Couleur gris
Matériau du boîtier acier peint
Variante de montage horizontal
Température de service 0 °C - 110 °C
Pression de service 10 bar
Raccord DN200/PN16
Raccord de nettoyage IG 1"
Débit volumétrique max. 180,0 m³/h
Coefficient de débit kvs 780,6 m³/h
Diamètre 409 mm
Hauteur max. 1021 mm
Hauteur centre-bride (séparation) 295 mm
Hauteur min. de maintenance 430 mm
Longueur de montage 775 mm
Poids 65,00 kg

Code Rabais 2083

Séparateur d'impuretés avec raccord à bride
Type D 150
Couleur gris
Matériau du boîtier acier peint
Variante de montage horizontal
Température de service 0 °C - 110 °C
Pression de service 10 bar
Raccord DN150/PN16
Raccord de nettoyage IG 1"
Débit volumétrique max. 108,0 m³/h
Coefficient de débit kvs 487,9 m³/h
Diamètre 354 mm
Hauteur max. 811 mm
Hauteur centre-bride (séparation) 240 mm
Hauteur min. de maintenance 430 mm
Longueur de montage 635 mm
Poids39,00 kg

Code Rabais 2083

Séparateur d'impuretés avec raccord à bride

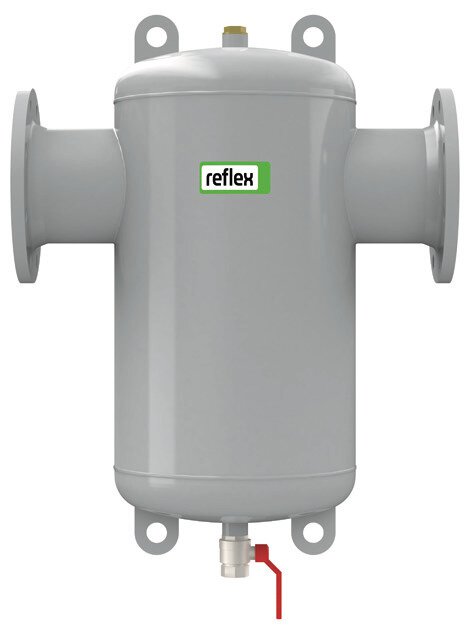

Type D 125
Couleur gris
Matériau du boîtier acier peint
Variante de montage horizontal
Température de service 0 °C - 110 °C
Pression de service 10 bar
Raccord DN125/PN16
Raccord de nettoyage IG 1"
Débit volumétrique max. 72,0 m³/h
Coefficient de débit kvs 351,3 m³/h
Diamètre 354 mm
Hauteur max. 811 mm
Hauteur centre-bride (séparation) 225 mm
Hauteur min. de maintenance 430 mm
Longueur de montage 635 mm
Poids 35,00 kg

Code Rabais 2083

Séparateur d'impuretés avec raccord à bride
Type D 100
Couleur gris
Matériau du boîtier acier peint
Variante de montage horizontal
Température de service 0 °C - 110 °C
Pression de service 10 bar
Raccord DN100/PN16
Raccord de nettoyage IG 1"
Débit volumétrique max. 47,0 m³/h
Coefficient de débit kvs 244,3 m³/h
Diamètre 206 mm
Hauteur max. 636 mm
Hauteur centre-bride (séparation) 180 mm
Hauteur min. de maintenance 370 mm
Longueur de montage 470 mm
Poids 19,00 kg

Code Rabais 2083
