Extwin à brides

Séparateur de microbulles/d'impuretés avec raccord à bride
Type TW 65
Couleur gris
Matériau du boîtier acier peint
Variante de montage horizontal
Température de service 0 °C - 110 °C
Pression de service 10 bar
Raccord DN65/PN16
Débit volumétrique max. 20,0 m³/h
Coefficient de débit kvs 121,7 m³/h
Diamètre 132 mm
Hauteur max. 785 mm
Hauteur centre-bride (aération) 450 mm
Hauteur centre-bride (séparation) 335 mm
Encombrement min. au-dessus 50 mm
Hauteur min. de maintenance 370 mm
Longueur de montage 350 mm
Poids 10,00 kg

Code Rabais 2083

Séparateur de microbulles/d'impuretés avec raccord à bride
Type TW 50
Couleur gris
Matériau du boîtier acier peint
Variante de montage horizontal
Température de service 0 °C - 110 °C
Pression de service 10 bar
Raccord DN50/PN16
Débit volumétrique max. 12,5 m³/h
Coefficient de débit kvs 72,2 m³/h
Diamètre 132 mm
Hauteur max. 785 mm
Hauteur centre-bride (aération) 450 mm
Hauteur centre-bride (séparation) 335 mm
Encombrement min. au-dessus 50 mm
Hauteur min. de maintenance 370 mm
Longueur de montage 350 mm
Poids 10,00 kg

Code Rabais 2083

Séparateur de microbulles/d'impuretés avec raccord à bride
Type TW 100
Couleur gris
Matériau du boîtier acier peint
Variante de montage horizontal
Température de service 0 °C - 110 °C
Pression de service 10 bar
Raccord DN100/PN16
Débit volumétrique max. 47,0 m³/h
Coefficient de débit kvs 244,3 m³/h
Diamètre 206 mm
Hauteur max. 940 mm
Hauteur centre-bride (aération) 527 mm
Hauteur centre-bride (séparation) 413 mm
Encombrement min. au-dessus 50 mm
Hauteur min. de maintenance 370 mm
Longueur de montage 470 mm
Poids 32,50 kg

Séparateur de microbulles/d'impuretés avec raccord à bride
Type TW 125
Couleur gris
Matériau du boîtier acier peint
Variante de montage horizontal
Température de service 0 °C - 110 °C
Pression de service 10 bar
Raccord DN125/PN16
Débit volumétrique max. 72,0 m³/h
Coefficient de débit kvs 351,3 m³/h
Diamètre 354 mm
Hauteur max. 1200 mm
Hauteur centre-bride (aération) 658 mm
Hauteur centre-bride (séparation) 542 mm
Encombrement min. au-dessus 50 mm
Hauteur min. de maintenance 430 mm
Longueur de montage 635 mm
Poids 41,0 kg

Séparateur de microbulles/d'impuretés avec raccord à bride
Type: TW 80
Couleur : gris
Matériau du boîtier : Acier peint
Température de service : 0 °C - 110 °C
Pression de service : 10 bar
Raccord : DN80/PN16
Nombre de trous bride : 8 trous
Débit volumétrique max. : 27,0 m³/h
Coefficient de débit Kvs : 158,5 m³/h
Diamètre : 206 mm
Hauteur max. : 940 mm
Hauteur contre-bride (aération) : 527 mm
Hauteur contre-bride (séparation) : 413 mm
Encombrement min. au-dessus : 50 mm
Hauteur min. de maintenance : 370 mm
Longueur de montage : 470 mm
Poids : 19,50 kg

Séparateur de microbulles/d'impuretés avec raccord à bride
Type : TW 150
Couleur : gris
Matériau du boîtier : Acier peint
Variante de montage : horizontal
Température de service : 0 °C - 110 °C
Pression de service : 10 bar
Raccord : DN150/PN16
Nombre de trous bride : 8 trous
Débit volumétrique max. : 108,0 m³/h
Coefficient de débit kvs : 487,9 m³/h
Diamètre : 354 mm
Hauteur max. : 1200 mm
Hauteur contre-bride (aération) : 658 mm
Hauteur contre-bride (séparation) : 542 mm
Encombrement min. au-dessus : 50 mm
Hauteur min. de maintenance : 430 mm
Longueur de montage : 635 mm
Poids : 47,40 kg

Séparateur de microbulles/d'impuretés avec raccord à bride
Type : TW 250
Couleur : gris
Matériau du boîtier : Acier peint
Variante de montage : horizontal
Température de service : 0 °C - 110 °C
Pression de service : 10 bar
Raccord : DN250/PN16
Variante de raccord : raccord à bride
Nombre de trous bride : 12 trous
Débit volumétrique max. : 288,0 m³/h
Coefficient de débit kvs : 1185,7 m³/h
Diamètre : 480 m
Hauteur max. : 1916 mm
Hauteur centre-bride (aération) : 1001 mm
Hauteur centre-bride (séparation) : 915 mm
Encombrement min. au-dessus : 50 mm
Hauteur min. de maintenance : 500 mm
Longueur de montage : 890 mm
Poids : 156,00 kg

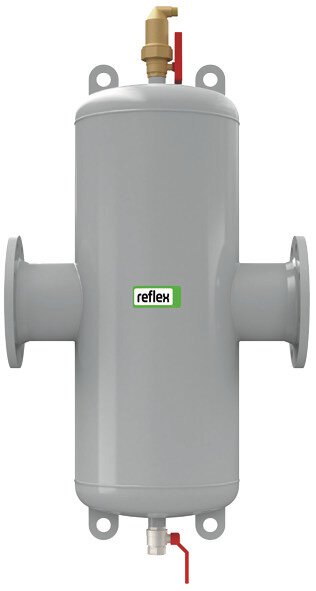

Séparateur de microbulles/d'impuretés avec raccord à bride
Type : TW 200
Couleur : gris
Matériau du boîtier : Acier peint
Variante de montage : horizontal
Température de service : 0 °C - 110 °C
Pression de service : 10 bar
Raccord : DN200/PN16
Variante de raccord : raccord à bride
Nombre de trous bride : 12 trous
Débit volumétrique max. : 180,0 m³/h
Coefficient de débit kvs : 780,6 m³/h
Diamètre : 409 mm
Hauteur max. : 1470 mm
Hauteur centre-bride (aération) : 792 mm
Hauteur centre-bride (séparation) : 678 mm
Encombrement min. au-dessus : 50 mm
Hauteur min. de maintenance : 430 mm
Longueur de montage : 775 mm
Poids : 79,00 kg
