Chauffe-eau et Accumulateurs

Marque : TML
Modèle : PF 01000 SPECIAL
Matériau : S 235Jr
Traitement de protection intérieur : Non traité
Revêtement de protection externe : Peint avec une
protection antirouille et un émail industriel
Pression de service : 4 bar
T max : 95°C
Dimensions :
Volume : 1'000 litres
Diam. sans isolation : 850mm
Diam. avec isolation : 1'170mm
Hauteur env. 2'000mm
Equipements :
4 prises à bride DN80 avec tube interne plongeant coudé à 45°
1 prise filetée 3/4'' partie supérieur de la cuve pour la purge
1 prise filetée 3/4'' sous la cuve avec tube reporté au bord de l'accumulateur pour la vidange
6 prises filetées 1/2'' pour sonde et thermomètre (sans ceux-ci)
1 Isolation thermique en fibre de Polyester d'une épaisseur de 160mm finition doublage en PVC

Marque : TML
Modèle : ATX 01250
Matériau : Acier inoxydable AISI 316L (1.4404)
Traitement de protection interne : décapage et passivation
Traitement de protection externe : décapage et passivation
Fonctionnement (P max. / T max.) : 6 bar / 95°C
Protection cathodique : anode en magnésium
Dimensions :
Volume : 1'250 litres
Ø sans isolation : 1'100mm
Hauteur totale env. : 1'700mm
Equipements :
1 Bride d'inspection : 400/480mm
12 prises à choix filetées de 1/2'' à 2'' maximum

Marque : TML
Modèle : ATX 01750
Matériau : Acier inoxydable AISI 316L (1.4404)
Traitement de protection interne : décapage et passivation
Traitement de protection externe : décapage et passivation
Fonctionnement (P max. / T max.) : 6 bar / 95°C
Protection cathodique : anode en magnésium
Dimensions :
Volume : 1'750 litres
Ø sans isolation : 1'250mm
Hauteur totale env. : 1'800mm
Equipements :
1 Bride d'inspection : 400/480mm
12 prises à choix filetées de 1/2'' à 2'' maximum

En matériaux fibreux, inorganique d'une épaisseur de 160mm, finition par doublage en tôle de métal léger, compris trou d'homme de 400/480mm.
**
l'isolation doit être réalisée la cuve non raccordée hydrauliquement dans les cas contraire cela peut engendré une plus value de 10/12%

En matériaux fibreux, inorganique d'une épaisseur de 160mm, finition par doublage en tôle de métal léger, compris trou d'homme de 400/480mm.
**
l'isolation doit être réalisée la cuve non raccordée hydrauliquement dans les cas contraire cela peut engendré une plus value de 10/12%

Marque : TML
Modèle : PF 01000 SPECIAL
Matériau : S 235Jr
Traitement de protection intérieur : Non traité
Revêtement de protection externe : Peint avec une
protection antirouille et un émail industriel
Pression de service : 3 bar
T max : 95°C
Dimensions :
Volume : 1'000 litres
Diam. sans isolation : 790mm
Diam. avec isolation : 990mm
Hauteur env. 2'200mm
Equipements :
4 prises à bride DN50 avec tube interne plongent coudé à 45°
1 tôle perforée et tube diffuseur pour la stratification
1 prise filetée 3/4'' partie supérieur de la cuve pour la purge
1 prise filetée 3/4'' sous la cuve pour la vidange
6 prises filetées 1/2'' pour sonde et thermomètre (sans ceux-ci)
1 Isolation thermique en coque de polystyrène rigide d'une épaisseur de 100mm + coque aluminium fourni démontée

Marque : TML
Modèle : PF 01000 SPECIAL
Matériau : S 235Jr
Traitement de protection intérieur : Non traité
Revêtement de protection externe : Peint avec une
protection antirouille et un émail industriel
Pression de service : 3 bar
T max : 95°C
Dimensions :
Volume : 1'000 litres
Diam. sans isolation : 790mm
Diam. avec isolation : 1'210mm
Hauteur env. 2'110mm
Equipements :
3 prises à bride DN65 avec tube interne plongeant coudé à 45°
1 prise filetée 3/4'' partie supérieur de la cuve pour la purge
1 prise filetée 3/4'' sous la cuve avec tube reporté au bord de l'accumulateur pour la vidange
6 prises filetées 1/2'' pour sonde et thermomètre (sans ceux-ci)
1 Isolation thermique en fibre de Polyester d'une épaisseur de 160mm finition doublage en PVC

Chauffage
Marque : TML
Modèle : PF 05000 SPECIALE
Pression de service : 6 bar
Volume utile : 5'000 litre
Dimensions :
Ø sans isolation : 1400mm
Hauteur totale : 3'600mm
Equipements :
2 prises à bride DN250 avec tube interne plongeant à 45°
1 prise filetée 1'' sur accumulateur avec tube prolongé pour la purge
1 prise filetée 1'' sous accumulateur avec tube prolongé jusqu'au bord de l'isolation
6 prises filetées 1/2'' pour sondes et thermomètres

Froid 6-12°C
Marque : TML
Modèle : ARB 05000 SPECIALE
Avec peinture 2 composants poussière de zinc
Pression de service : 6 bar
Volume utile : 5'000 litre
Dimensions :
Ø sans isolation : 1400mm
Hauteur totale : 3'600mm
Equipements :
2 prises à bride DN150 avec tube interne plongeant à 45°
1 prise filetée 1'' sur accumulateur avec tube prolongé pour la purge
1 prise filetée 1'' sous accumulateur avec tube prolongé jusqu'au bord de l'isolation
6 prises filetées 1/2'' pour sondes et thermomètres

Froid 14-19°C
Marque : TML
Modèle : ARB 05000 SPECIALE
Avec peinture 2 composants poussière de zinc
Pression de service : 6 bar
Volume utile : 5'000 litre
Dimensions :
Ø sans isolation : 1400mm
Hauteur totale : 3'600mm
Equipements :
2 prises à bride DN250 avec tube interne plongeant à 45°
1 prise filetée 1'' sur accumulateur avec tube prolongé pour la purge
1 prise filetée 1'' sous accumulateur avec tube prolongé jusqu'au bord de l'isolation
6 prises filetées 1/2'' pour sondes et thermomètres

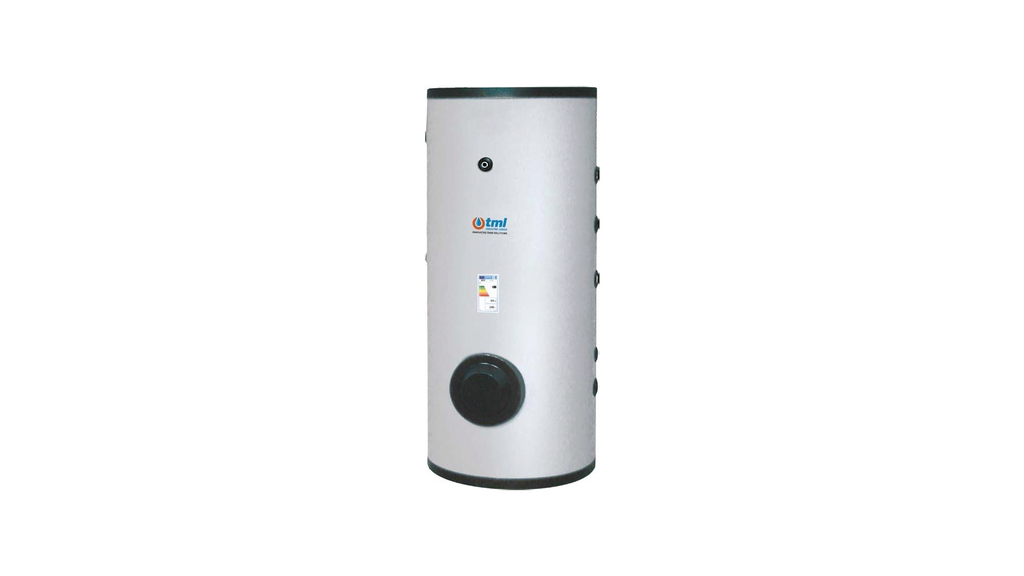

Pour la production et le stockage d'eau chaude sanitaire,
équipés d'un échangeur de chaleur internes à serpentin fixe à grande surface d'échange.
Matériau : Acier inoxydable AISI 316L (1.4404)
Revêtement protecteur intérieur : Décapage et passivation
Revêtement de protection externe : Décapage et passivation
Fonctionnement (P max. / T max.) : 6 bar / 95°C
Protection cathodique : anode en magnésium
Dimensions :
Volume utile : 1'600 litres
Diam. sans isolation : 1'000mm
Hauteur : 2'400mm
Equipements :
1 échangeur tubulaire fixe de : 4.0 m2
1 bride d'inspection 400/480mm
2 prises 1'' entrée/sortie échangeur interne
1 prise 2'' EF
1 prise 1'' circulation ECS
1 prise 11/2'' pour résistance électrique
1 prise 2'' ECS
2 prise 1/2'' pour sonde et thermomètre

En matériaux fibreux, inorganique d'une épaisseur de 130mm, finition par doublage en tôle de métal léger, compris trou d'homme de 400/480mm.
**
l'isolation doit être réalisée la cuve non raccordée hydrauliquement dans les cas contraire cela peut engendré une plus value de 10/12%

Chauffe-eau en acier au carbone, en verre poreux, pour la production et le stockage d'eau chaude sanitaire, équipée d'un échangeur de chaleur à serpentin interne fixe.
Matériau : porcelaine vitrifiée S 235 Jr
Revêtement de protection intérieur : émail inorganique de qualité alimentaire (DIN 4753.3)
Revêtement de protection externe : revêtement antirouille et émail industriel
Fonctionnement (P max. / T max.) : 8 bar / 95°C
Protection cathodique : anode en magnésium
Dimensions :
Volume utile : 189.8 litres
Diam. avec isolation : 550mm
(non démontable)
Hauteur totale : 1'320mm
Hauteur de basculement : 1'440mm
Equipements :
1 échangeur tubulaire inférieure de : 0.9 m2
1 Isolation en polyuréthane rigide de 50mm et revêtement en PVC (non démontable)
1 bride d'inspection bas de cuve de : 180/220mm

En matériaux fibreux, inorganique d'une épaisseur de 160mm, finition par doublage en tôle de métal léger, compris trou d'homme de 400/480mm.
**
l'isolation doit être réalisée la cuve non raccordée hydrauliquement dans les cas contraire cela peut engendré une plus value de 10/12%

Récupération
Marque : TML
Modèle : PUK 05000 SPECIALE
Pression de service : 6 bar
Volume utile : 5'000 litre
Dimensions :
Ø sans isolation : 1'800mm
Hauteur totale : 2'400mm
Equipements :
1 bride d'inspetion de 400/480mm
4 prises à bride DN100 avec tube interne plongeant à 45°
2 tôles perforées pour la stratification
1 prise filetée 1'' sur accumulateur avec tube ramené sur le devant de la cuve pour la purge
1 prise filetée 2'' sous accumulateur avec tube ramené sur le devant de cuve pour la vidange
10 prises filetées 1/2'' pour sonde et thermomètre

En matériaux fibreux, inorganique d'une épaisseur de 160mm, finition par doublage en tôle de métal léger, compris trou d'homme de 400/480mm.
**
l'isolation doit être réalisée la cuve non raccordée hydrauliquement dans les cas contraire cela peut engendré une plus value de 10/12%

En matériaux fibreux, inorganique d'une épaisseur de 160mm, finition par doublage en tôle de métal léger, compris trou d'homme de 400/480mm.
**
l'isolation doit être réalisée la cuve non raccordée hydrauliquement dans les cas contraire cela peut engendré une plus value de 10/12%
