Tous les produits

Type : 32-2.0 DGHSwiss
Matériau du joint : EPDM
Température de service : -10 – 120 °C
Pression de déclenchement : 2,0 bar
Raccord entrée : G 11/4''
Raccord sortie : G 2''
Puissance de soufflage : 401 kW
Poids : 4,0 kg

THN11 480 480 RAL9016 - Hauteur 477 x longueur 800 x profondeur 60mm.

brasées au cuivre
Marque : TML
Modèle : SB305-90
Puissance :  70 KW
Données primaire :
Fluide : eau
Température : 14/18°C
Débit : 15'078,0 l/h
Pertes de charges : 1.20 kPa
Données secondaire :
Fluide : eau
Température : 20/15°C
Débit : 12'068,4 l/h
Pertes de charges : 0,72kPa

Chauffage
Marque : TML
Modèle : PF 05000 SPECIALE
Pression de service : 6 bar
Volume utile : 5'000 litre
Dimensions :
Ø sans isolation : 1'600mm
Hauteur totale : 2'955mm
Equipements :
2 prises à bride DN250 avec tube interne plongeant à 45°
1 prise filetée 1'' sur accumulateur avec tube prolongé pour la purge
1 prise filetée 1'' sous accumulateur avec tube prolongé jusqu'au bord de l'isolation
6 prises filetées 1/2'' pour sondes et thermomètres

Froid 6-12°C
Marque : TML
Modèle : ARN 05000 SPECIALE
Avec peinture 2 composants poussière de zinc
Pression de service : 6 bar
Volume utile : 5'000 litre
Dimensions :
Ø sans isolation : 1'600mm
Hauteur totale : 2'955mm
Equipements :
2 prises à bride DN150 avec tube interne plongeant à 45°
1 prise filetée 1'' sur accumulateur avec tube prolongé pour la purge
1 prise filetée 1'' sous accumulateur avec tube prolongé jusqu'au bord de l'isolation
6 prises filetées 1/2'' pour sondes et thermomètres

Froid 14-19°C
Marque : TML
Modèle : ARN 05000 SPECIALE
Avec peinture 2 composants poussière de zinc
Pression de service : 6 bar
Volume utile : 5'000 litre
Dimensions :
Ø sans isolation : 1'600mm
Hauteur totale : 2'955mm
Equipements :
2 prises à bride DN250 avec tube interne plongeant à 45°
1 prise filetée 1'' sur accumulateur avec tube prolongé pour la purge
1 prise filetée 1'' sous accumulateur avec tube prolongé jusqu'au bord de l'isolation
6 prises filetées 1/2'' pour sondes et thermomètres

Réglage du by-pass de 20 à 80% raccords M22

Pour la production et le stockage d'eau chaude sanitaire,
équipés d'un échangeur de chaleur internes à serpentin fixe à grande surface d'échange.
Matériau : Acier inoxydable AISI 316L (1.4404)
Revêtement protecteur intérieur : Décapage et passivation
Revêtement de protection externe : Décapage et passivation
Fonctionnement (P max. / T max.) : 6 bar / 95°C
Protection cathodique : anode en magnésium
Dimensions :
Volume utile : 1'600 litres
Diam. sans isolation : 1'000mm
Hauteur : 2'400mm
Equipements :
1 échangeur tubulaire fixe de : 4.0 m2
1 bride d'inspection 400/480mm
2 prises 1'' entrée/sortie échangeur interne
1 prise 2'' EF
1 prise 1'' circulation ECS
1 prise 11/2'' pour résistance électrique
1 prise 2'' ECS
2 prise 1/2'' pour sonde et thermomètre

En matériaux fibreux, inorganique d'une épaisseur de 130mm, finition par doublage en tôle de métal léger, compris trou d'homme de 400/480mm.
**
l'isolation doit être réalisée la cuve non raccordée hydrauliquement dans les cas contraire cela peut engendré une plus value de 10/12%

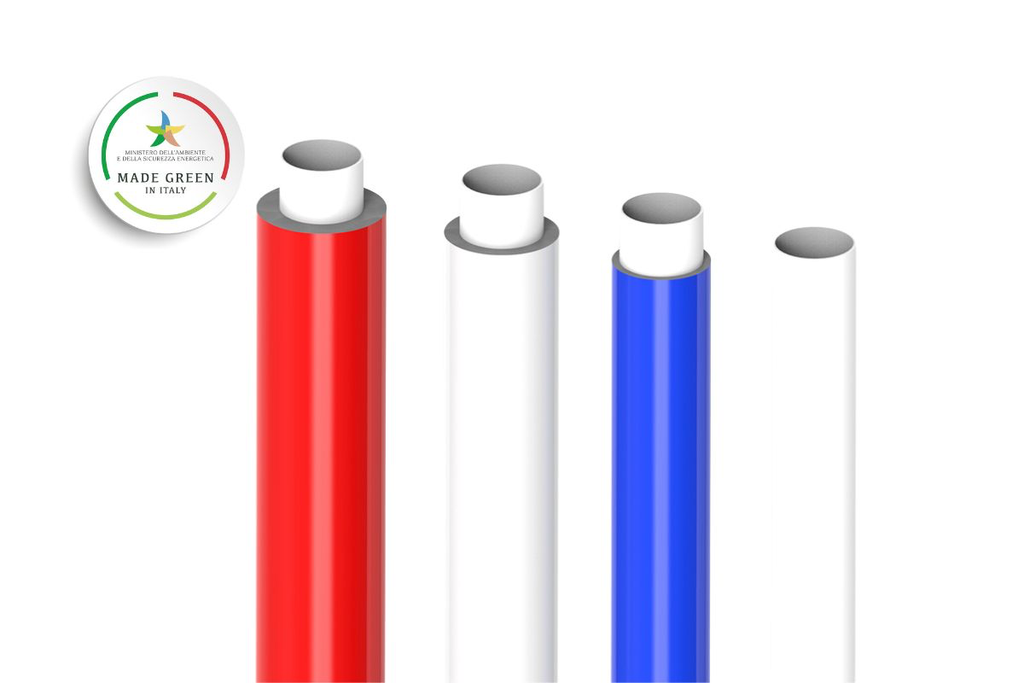

PE-Xb/AL/PE-Xb diam. 20x2mm gaine isolante de 6.0 mm de couleur Rouge, en rouleau de 50m

PE-Xb/AL/PE-Xb diam. 26x3mm gaine isolante de 6.0 mm de couleur bleu, en rouleau de 50m

THN22 640 640 RAL9016 - Hauteur 637 x longueur 1800 x profondeur 102mm.

THN22 560 160 RAL9016 - Hauteur 557 x longueur 1300 x profondeur 102mm.

THN22 400 400 RAL9016 - Hauteur 397 x longueur 1100 x profondeur 102mm.

THN22 480 440 RAL9016 - Hauteur 477 x longueur 1100 x profondeur 102mm.

THN11 400 400 RAL9016 - Hauteur 397 x longueur 800 x profondeur 60mm.
