Tous les produits

Marque : TML
Modèle : ATX 02500 SPECIAL
Matériau : Acier inoxydable AISI 316L (1.4404)
Traitement de protection interne : décapage et passivation
Traitement de protection externe : décapage et passivation
Fonctionnement (P max. / T max.) : 6 bar / 95°C
Protection cathodique : anode en magnésium
Dimensions :
Volume : 25000 litres
Ø sans isolation : 1'250mm
Ø avec isolation : 1'570mm
Hauteur totale env. : 2'000mm
Equipements :
2 plaques perforées pour la stratification
2 prises à bride DN100 partie haute avec tube plongeant interne coudé 45°
2 prises à bride DN100 partie basse avec tube plongeant interne coudé 45°
1 bride d'inspection 400/480mm
1 bride pour résistance électrique 170/240mm
1 Prise filetée 1/2'' sous accumulateur avec tube reporté à bord accumulateur pour la vidange
1 prise filetée 3/8'' sur l'accumulateur pour la purge
6 Prises filetées 1/2'' pour sonde et thermomètre
1 isolation thermique en fibre de polyester d'une épaisseur de 160mm doublage en PVC

brasées au cuivre
Marque : TML
Modèle : SB305-200
Puissance :  200 KW
Données primaire :
Fluide : eau
Température : 65/56°C
Débit : 19'438.80 l/h
Pertes de charges : 6.78 kPa
Données secondaire :
Fluide : eau
Température : 55/60°C
Débit : 34'945.8 l/h
Pertes de charges : 26.46 kPa

brasées au cuivre
Marque : TML
Modèle : SB105-26
Puissance :  30 KW
Données primaire :
Fluide : eau glycolée
Température : 60/50°C
Débit : 2'760 l/h
Pertes de charges : 8.95 kPa
Données secondaire :
Fluide : eau chaude sanitaire
Température : 40/59°C
Débit : 10375.20 l/h
Pertes de charges : 1.03kPa

Taraudage selon norme ISO 228. Longueur du taraudage selon norme ISO 7-1. Ecrou tournant. Laiton
G11/2- G11/4

THN11 560 560 RAL9016 - Hauteur 557 x longueur 2000 x profondeur 60mm.

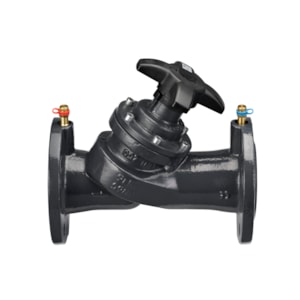

Vanne d'équilibrage et de mesure type MSV-F2 en version à brides,
réglage fin avec affichage numérique par robinet à broche non montante,
corps en fonte EN-GJL 250 (GG25), longueur hors tout selon DIN EN 558-1 série 1,
température du fluide -10 à 120 °C, embout de mesure pour système à pointeau inclus

Vanne d'équilibrage et de mesure type MSV-F2 en version à brides,
réglage fin avec affichage numérique par robinet à broche non montante,
corps en fonte EN-GJL 250 (GG25), longueur hors tout selon DIN EN 558-1 série 1,
température du fluide -10 à 120 °C, embout de mesure pour système à pointeau inclus

Vanne d'équilibrage et de mesure type MSV-F2 en version à brides,
réglage fin avec affichage numérique par robinet à broche non montante,
corps en fonte EN-GJL 250 (GG25), longueur hors tout selon DIN EN 558-1 série 1,
température du fluide -10 à 120 °C, embout de mesure pour système à pointeau inclus

Vanne d'équilibrage et de mesure type MSV-F2 en version à brides,
réglage fin avec affichage numérique par robinet à broche non montante,
corps en fonte EN-GJL 250 (GG25), longueur hors tout selon DIN EN 558-1 série 1,
température du fluide -10 à 120 °C, embout de mesure pour système à pointeau inclus

THN22 480 480 RAL9016 - Hauteur 477 x longueur 1500 x profondeur 102mm.
