Stations de maintien de pression

Pour stations de maintien de pression Reflexomat.
Type RG 800
Couleur gris
Volume nominal 800 l
Volume utile max. 720 l
Température système adm. 110 °C max.
Température de service 70 °C
Surpression de fonctionnement max. adm. 3,75 bar
Raccord G 1"
Diamètre 740 mm
Hauteur max. 2272 mm
Hauteur prise d'eauc 177 mm
Cote de basculement env. 2281 mm
Poids 110,30 kg

Code Rabais 2030

Pour stations de maintien de pression Reflexomat.
Type RG 1000
Couleur gris
Volume nominal 1000 l
Volume utile max. 900 l
Température système adm. 110 °C max.
Température de service 70 °C
Surpression de fonctionnement max. adm. 6 bar
RaccordDN65/PN6
Diamètre 1000 mm
Hauteur max. 2025 mm
Hauteur prise d'eau 193 mm
Cote de basculement env. 2084 mm
Poids 308,60 kg

Code Rabais 2030

Pour stations de maintien de pression Reflexomat.
Type RG 1500
Couleur gris
Volume nominal 1500 l
Volume utile max. 1350 l
Température système adm. 110 °C max.
Température de service 70 °C
Surpression de fonctionnement max. adm. 6 bar
Raccord DN65/PN6
Diamètre 1200 mm
Hauteur max. 2020 mm
Hauteur prise d'eau 186 mm
Cote de basculement env. 2096 mm
Poids 328,00 kg

Code Rabais 2030

Pour stations de maintien de pression Reflexomat.
Type RF 800
Couleur gris
Volume nominal 800 l
Volume utile max. 720 l
Température système adm. 110 °C max.
Température de service 70 °C
surpression de fonctionnement max. adm. 3,75 bar
Raccord G 1"
Diamètre 740 mm
Hauteur max. 2182 mm
Hauteur prise d'eau 177 mm
Cote de basculement env. 2203 mm
Poids110,00 kg

Code Rabais 2030

Pour stations de maintien de pression Reflexomat.
Type RF 1000
Couleur gris
Volume nominal 1000 l
Volume utile max.900 l
Température système adm. 110 °C max.
Température de service 70 °C
Surpression de fonctionnement max. adm. 6 bar
Raccord DN65/PN6
Diamètre 1000 mm
Hauteur max. 2025 mm
Hauteur prise d'eau 460 mm
Cote de basculement env. 2084 mm
Poids305,40 kg

Code Rabais 2030

Pour stations de maintien de pression Reflexomat.
Type RF 1500
Couleur gris
Volume nominal 1500 l
Volume utile max. 1350 l
Température système adm. 110 °C max.
Température de service 70 °C
Surpression de fonctionnement max. adm. 6 bar
Raccord DN65/PN6
Diamètre 1200 mm
Hauteur max. 2020 mm
Hauteur prise d'eau 460 mm
Cote de basculement env. 2096 mm
Poids 328,00 kg

Code Rabais 2030

station de maintien de pression à commande par compresseur, gris, 6 bar

Caractéristiques techniques

Type RSC 400
Couleur gris
Volume nominal 400 l
Volume utile max.360 l
Température système adm.120 °C
max. température de service70 °C
surpression de fonctionnement max. adm.6 bar
Niveau de pression acoustique max.59 dB(A)
Degré de protection IP 54
Raccord G 1"
Raccord électrique 230V/50Hz
Puissance 0,75 kW
Diamètre 740 mm
Hauteur max.1522 mm
Hauteur prise d'eau120 mm
Cote de basculement env.1621 mm
Poids 80,00 kg
**
Code Rabais 2031

Pour stations de maintien de pression Variomat, gris, 6 bar
Type VF 300
Couleur gris
Volume nominal 300 l
Volume utile max. 270 l
Température système adm. 120 °C max.
Température de service 70 °C
Surpression de fonctionnement max. adm. 6 bar
Raccord G 1"
Diamètre 634 mm
Hauteur max. 1357 mm
Hauteur prise d'eau 191 mm
Cote de basculement env. 1364 mm
Poids 54,70 kg

Pour stations de maintien de pression Variomat, gris, 6 bar

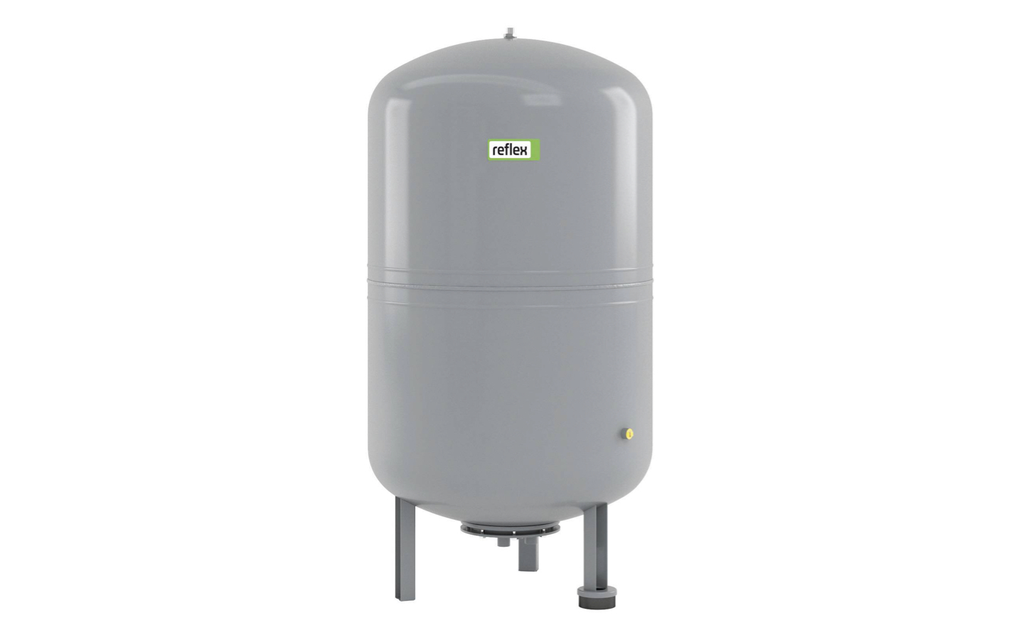

Type VG 300
Couleur gris
Volume nominal 300 l
Volume utile max. 270 l
Température système adm. 120 °C max.
Température de service 70 °C
Surpression de fonctionnement max. adm. 6 bar
Raccord G 1"
Diamètre 634 mm
Hauteur max. 1357 mm
Hauteur prise d'eau 191 mm
Cote de basculement env. 1364 mm
Poids 55,20 kg

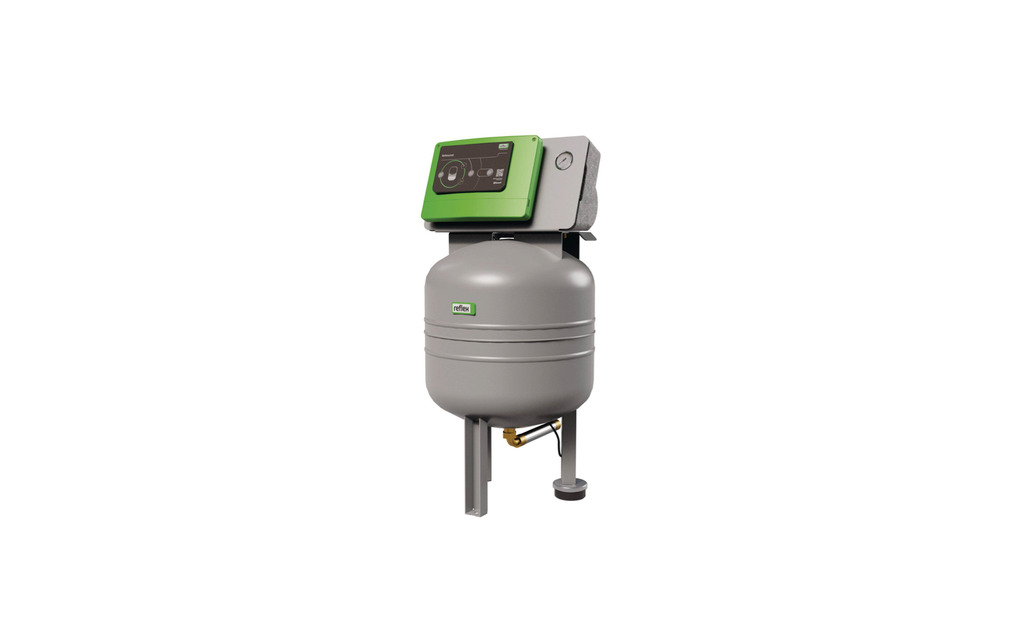

Reflexomat XS
Couleur gris
Volume nominal 80 l
Volume utile max. 72 l
Température système adm. 120 °Cmax.
Température de service 70 °C
Surpression de fonctionnement max. adm.6 bar
Niveau de pression acoustique max. 57 dB(A)
Degré de protection IP 54
Raccord G 1"
Raccord électrique 230V/50Hz
Puissancec0,25 kW
Diamètre 480 mm
Hauteur max. 1016 mm
Hauteur prise d'eau 153 mm
Cote de basculement env. 1035 mm
Poids 28,00 kg

Pour le maintien de pression, le dégazage et la réalimentation 16 bar
Type VS 1-1/140
Type de commande Control Touch
Température de service 120 °C max
Température de service adm. générateur 110 °C
Surpression de fonctionnement max. adm. 16 bar
Pression d’alimentation 6,0 bar
Réglage max. p0 13,0 bar
Niveau de pression acoustique max. 55 dB(A)
Degré de protection IP 54
Nombre de raccords 2 St.
Raccord électrique 400V/50Hz
Raccord conduite d'expansion Rp 1"
Raccord de réalimentation Rp 1/2"
Puissance 1,10 kW
Hauteur max. 964 mm
Largeur 470mm
Profondeur 557 mm
Poids 47,00 kg

Type : VG 1500
Couleur Gris
Volume nominale : 1'500 litres
Volume utile max : 1'500 litres
Température système adm. : 120°C
Température de sécurité max. adm. : 110°C
Température de service min. adm. : -10°C
Max. température de service : 70°C
Pression de service max admissible : 6 bar
Raccord G 1''
Diamètre : 1'200mm
Hauteur max : 2'127mm
Hauteur prise d'eau : 460mm
Côte de basculement env. : 2'153mm
Poids : 300,0 Kg.

Couleur :gris
Volume nominal :750 l
Volume utile max. : 675 l
Température système adm. : 120 °C
Température de service min. adm. : -10 °C
Max. température de service : 70 °C
Pression de service max. admissible : 10 bar
Raccord : DN50/PN16
Diamètre : 750 mm
Hauteur max. : 2179 mm
Hauteur prise d'eau : 182 mm
Cote de basculement env. : 2221 mm
Poids : 345,00 kg

Couleur : gris
Volume nominal : 750 l
Volume utile max. : 675 l
Température système adm. : 120 °C
Température de service min. adm. : -10 °C
Max. température de service : 70 °C
Pression de service max. admissible : 10 bar
Raccord : DN50/PN16
Diamètre : 750 mm
Hauteur max. : 2179 mm
Hauteur prise d'eau : 182 mm
Cote de basculement env. : 2244 mm
Poids : 345,00 kg

Type : VG 3000
Couleur : gris
Volume nominal : 3000 l
Volume utile max. : 2700 l
Température système adm. : 120 °C
Température de service min. adm. : -10 °C
Max. température de service : 70 °C
Pression de service max. admissible : 6 bar
Raccord : G 1"
Diamètre : 1500 mm
Hauteur max. : 2588 mm
Hauteur prise d'eau : 490 mm
Cote de basculement env. : 2603 mm
Poids : 740,00 kg

Type : VF 3000
Couleur : gris
Volume nominal : 3000 l
Volume utile max. : 2700 l
Température système adm. : 120 °C
Température de service min. adm. : 0 °C
Max. température de service : 70 °C
Pression de service max. admissible : 6 bar
Raccord : G 1"
Diamètre : 1500 mm
Hauteur max. : 2588 mm
Hauteur prise d'eau : 490 mm
Cote de basculement env. : 2603 mm
Poids : 740,00 kg

Type : VG 500
Couleur : gris
Volume nominal : 500 l
Volume utile max. : 450 l
Température système adm. : 120 °C
Température de service min. adm. : -10 °C
Max. température de service : 70 °C
Pression de service max. admissible : 6 bar
Raccord : G 1"
Diamètre : 740 mm
Hauteur max. : 1564 mm
Hauteur prise d'eau : 178 mm
Cote de basculement env. : 1572 mm
Poids : 81,10 kg

Type : VG 600
Couleur : gris
Volume nominal : 600 l
Volume utile max. : 540 l
Température système adm. : 120 °C
Température de service min. adm. : -10 °C
Max. température de service : 70 °C
Pression de service max. admissible : 6 bar
Raccord : G 1"
Diamètre : 740 mm
Hauteur max. : 1807 mm
Hauteur prise d'eau : 177 mm
Cote de basculement env. : 1814 mm
Poids : 96,80 kg

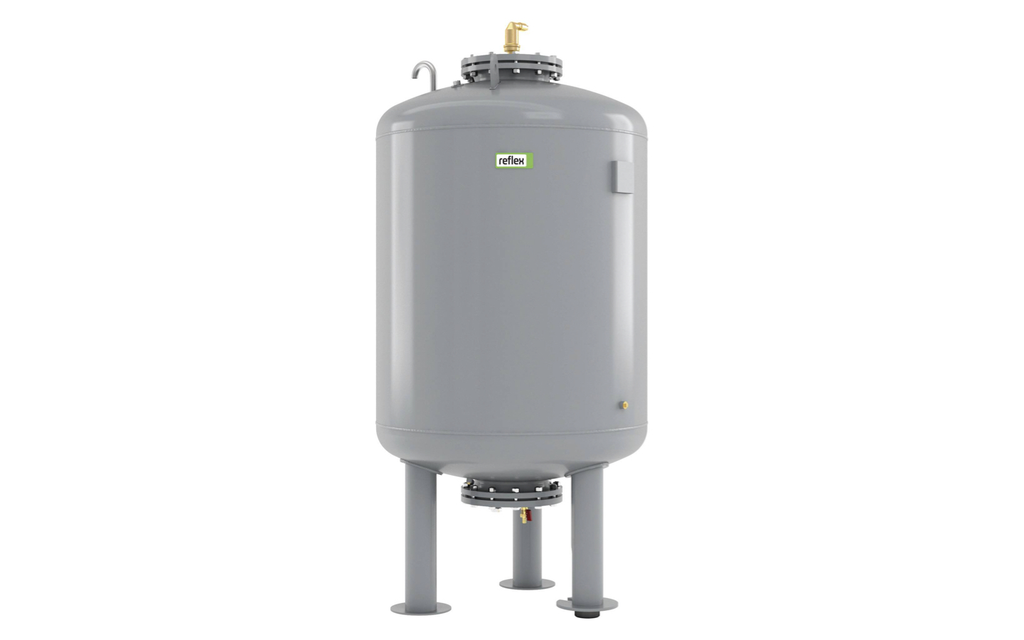

Type : VF 1000/740
Couleur : gris
Volume nominal : 1000 l
Volume utile max. : 950 l
Température système adm. : 120 °C
Température de service min. adm. : 0 °C
Max. température de service : 70 °C
Pression de service max. admissible : 6 bar
Raccord : G 1"
Diamètre : 740 mm
Hauteur max. : 2738 mm
Hauteur prise d'eau : 178 mm
Cote de basculement env. : 2688 mm
Poids : 156,00 kg

Type : VG 800
Couleur : gris
Volume nominal : 800 l
Volume utile max. : 720 l
Température système adm. : 120 °C
Température de service min. adm. : -10 °C
Max. température de service : 70 °C
Pression de service max. admissible : 6 bar
Raccord : G 1"
Diamètre : 740 mm
Hauteur max. : 2272 mm
Hauteur prise d'eau : 177 mm
Cote de basculement env. : 2277 mm
Poids : 109,90 kg
