Dispositifs de sécurité - Purgeurs

Modèle C 8, vase à vessie (non interchangeable)
Volume nominal 8 l Volume utile max. 6 l
Pression de service 3 bar
Pression de pré-gonflage 1 bar
Raccord G 1/2"
Diamètre 280 mm
Hauteur max. 296 mm
Profondeur 176 mm
Distance du mur prise d'eau 52 mm
Cote de basculement env. 407 mm
Poids 2,71 kg
**
Code Rabais 2017

Modèle C 12, vase à vessie (non interchangeable)
Volume nominal 12 l
Volume utile max. 10 l
Pression de service 3 bar
Pression de pré-gonflage 1 bar
Raccord G 1/2"
Diamètre 354 mm
Hauteur max. 370 mm
Profondeur 182 mm
Distance du mur prise d'eau 64 mm
Cote de basculement env. 512 mm
Poids 3,60 kg
**
Code Rabais 2017

Modèle C 18, vase à vessie (non interchangeable)
Volume nominal 18 l
Volume utile max. 16 l
Pression de service 3 bar
Pression de pré-gonflage 1 bar
Raccord G 3/4"
Diamètre 356 mm
Hauteur max. 370 mm
Profondeur 236 mm
Distance du mur prise d'eau 76 mm
Cote de basculement env. 512 mm
Poids 4,10 kg
**
Code Rabais 2017

Modèle C 35, vase à vessie (non interchangeable)
Volume nominal 35 l
Volume utile max. 32 l
Pression de service 3 bar
Pression de pré-gonflage 1 bar
Raccord G 3/4"
Diamètre 480 mm
Hauteur max. 465 mm
Profondeur 256 mm
Distance du mur prise d'eau 97 mm
Cote de basculement env. 668 mm
Poids 6,55 kg
**
Code Rabais 2017

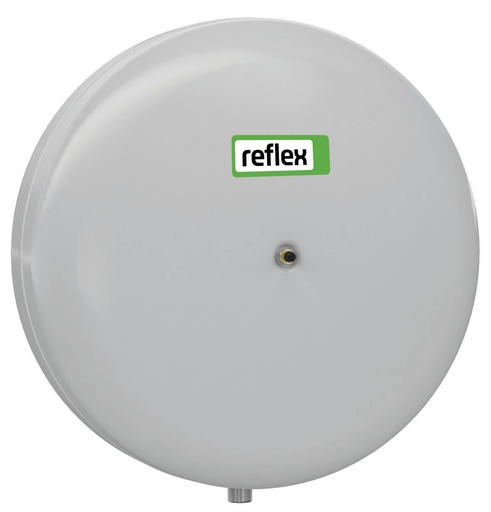

Modèle C 80, vase à vessie (non interchangeable)
Volume nominal 80 l Volume utile max. 72 l
pression de service 3 bar
Pression de pré-gonflage 1,5 bar
Raccord G 3/4"
Diamètre 634 mm
Hauteur max. 621 mm
Profondeur 338 mm
Distance du mur prise d'eau 135 mm
Cote de basculement env. 887 mm
Poids 15,70 kg
**
Code Rabais 2017

Modèle C 25, vase à vessie (non interchangeable)
Volume nominal 25 l Volume utile max. 22 l
Pression de service 3 bar
Pression de pré-gonflage 1 bar
Raccord G 3/4"
Diamètre 409 mm
Hauteur max. 427 mm
Profondeur 253 mm
Distance du mur prise d'eau 93 mm
Cote de basculement env. 591 mm
Poids 5,10 kg
**
Code Rabais 2017

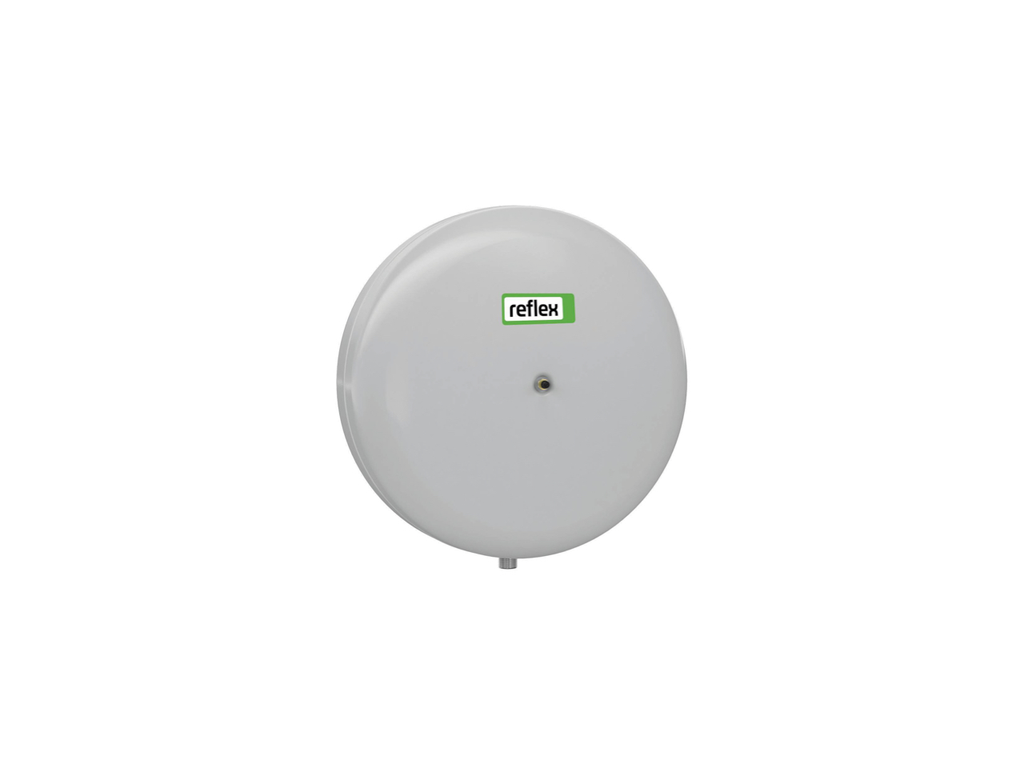

Modèle C 50, vase à vessie (non interchangeable)
Volume nominal 50 l
Volume utile max. 45 l
Pression de service 3 bar
Pression de pré-gonflage 1,5 bar
Raccord G 3/4"
Diamètre 480 mm
Hauteur max. 465 mm
Profondeur 332 mm
Distance du mur prise d'eau 125 mm
Cote de basculement env. 668 mm
Poids 8,00 kg
**
Code Rabais 2017

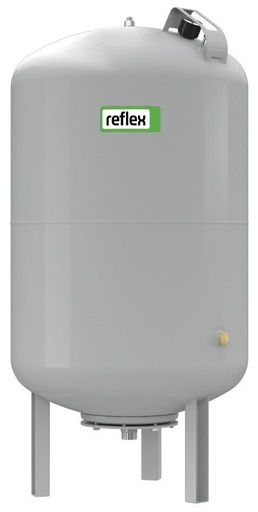

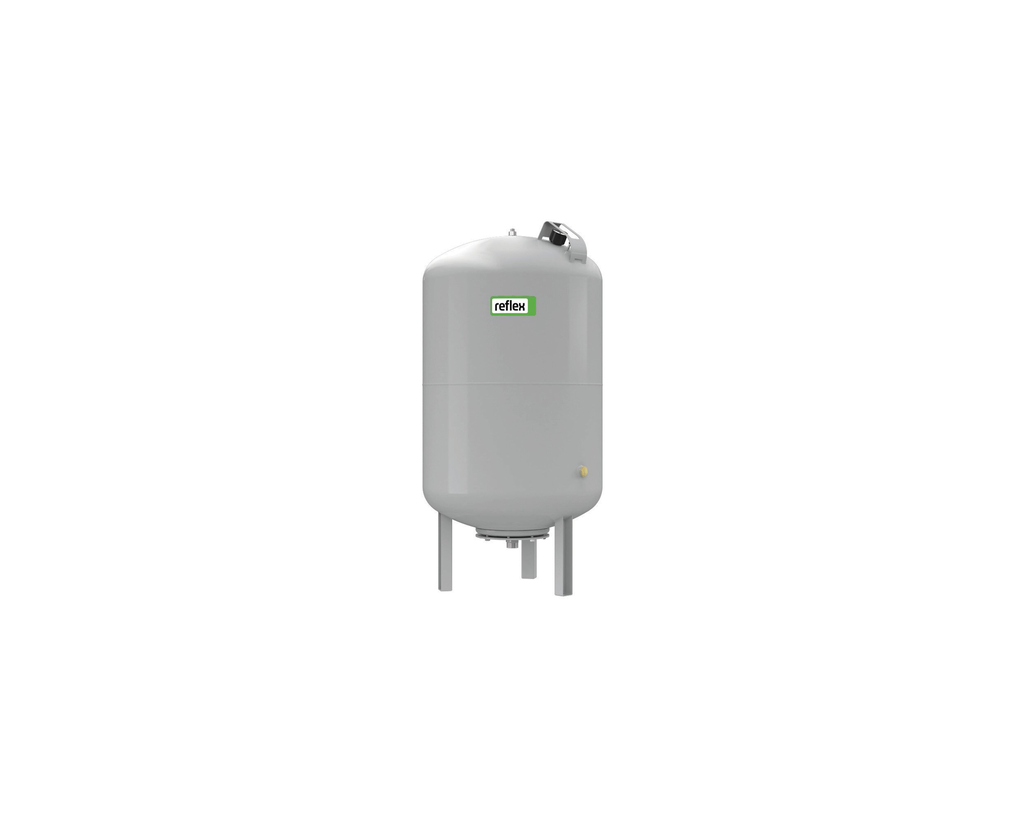

Modèle G 100 vase à vessie en butyle (interchangeable)
Volume nominal 100 l
Volume utile max. 75 l
Pression de service 6 bar
Pression de pré-gonflage 3,5 bar
Raccord G 1"
Diamètre 480 mm
Hauteur max. 850 mm
Hauteur prise d'eau 145 mm
Cote de basculement env. 895 mm
Poids 19,20 kg
**
Code Rabais 2021

Modèle G 200 vase à vessie en butyle (interchangeable)
Volume nominal 200 l
Volume utile max. 150 l
Pression de service 6 bar
Pression de pré-gonflage 3,5 bar
Raccord G 1 1/4"
Diamètre 634 mm
Hauteur max. 967 mm
Hauteur prise d'eau 144 mm
Cote de basculement env. 1011 mm
Poids 36,50 kg
**
Code Rabais 2021

Modèle G 100 vase à vessie en butyle (interchangeable)
Volume nominal 100 l
Volume utile max. 75 l
Pression de service 10 bar
Pression de pré-gonflage 3,5 bar
Raccord G 1"
Diamètre 480 mm
Hauteur max. 850 mm
Hauteur prise d'eau 146 mm
Cote de basculement env. 895 mm
Poids 14,80 kg

Modèle G 400 vase à vessie en butyle (interchangeable)
Volume nominal 400 l
Volume utile max. 300 l
Pression de service 6 bar
Pression de pré-gonflage 3,5 bar
Raccord G 1"
Diamètre 740 mm
Hauteur max. 1276 mm
Hauteur prise d'eau 146 mm
Cote de basculement env. 1314 mm
Poids 43,00 kg
**
Code Rabais 2021

Modèle G 500 vase à vessie en butyle (interchangeable)
Volume nominal 500 l
Volume utile max. 300 l
Pression de service 6 bar
Pression de pré-gonflage 3,5 bar
Raccord G 1"
Diamètre 740 mm
Hauteur max. 1494 mm
Hauteur prise d'eau 146 mm
Cote de basculement env. 1527 mm
Poids 51,00 kg
**
Code Rabais 2021

Modèle G 600 vase à vessie en butyle (interchangeable)
Volume nominal 600 l
Volume utile max. 450 l
Pression de service 6 bar
Pression de pré-gonflage 3,5 bar
Raccord G 1"
Diamètre 740 mm Hauteur max. 1739 mm
Hauteur prise d'eau 146 mm
Cote de basculement env. 1768 mm
Poids 66,00 kg
**
Code Rabais 2021

Modèle G 800 vase à vessie en butyle (interchangeable)
Volume nominal 800 l
Volume utile max. 600 l
Pression de service 6 bar
Pression de pré-gonflage 3,5 bar
Raccord G 1"
Diamètre 740 mm
Hauteur max. 2186 mm
Hauteur prise d'eau 149 mm
Cote de basculement env. 2198 mm
Poids 94,00 kg
**
Code Rabais 2021

vessie en butyle interchangeable selon DIN EN 13832
homologation selon la directive relative aux équipements sous pression 2014/68/UE
température de service admissible 70 °C
température système max. admissible 110 °C

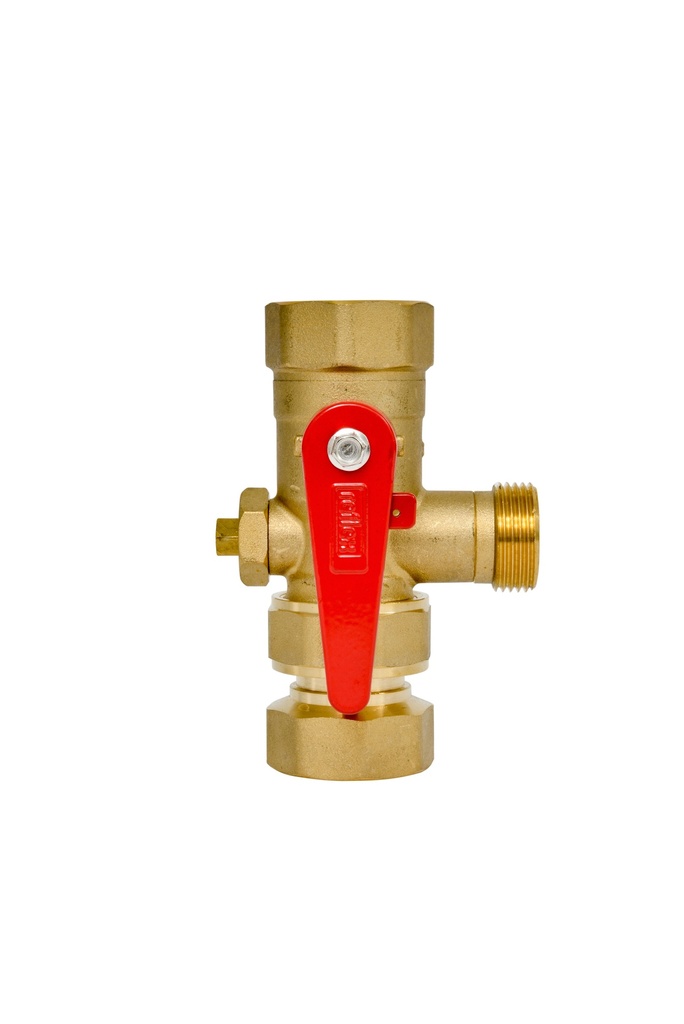

Vanne d’isolement SU R 1" × 1"

station de maintien de pression à commande par compresseur pour systèmes d’eau de refroidissement et de chauffage
température aller admissible 120 °C
température de service admissible 70 °C <strong>

température ambiante admissible 0–45 °C
degré de protection IP 54
tension d’alimentation 230 V/400 V

avec collier de serrage pour vase série N 6-25 litres pour montage vertical
**
Code Produit 0075

SV 1915 G1 4,5b
Pression d’alimentation : 4.5 bar
Raccord Entrée/Sortie : G 1"/G 1 ¼"

Code Rabais 2086

SV 1915 G1 5,0b
Pression d’alimentation : 5.0 bar
Raccord Entrée/Sortie : G 1"/G 1 ¼"
