Reflex N

Modèle N 8, vase à membrane (non interchangeable)
Volume nominal 8 l
Volume utile max. 7,2 l
Pression de service 4 bar
Pression de pré-gonflage 1,5 bar
Raccord R 3/4"
Diamètre 272 mm
Hauteur max. 236 mm
Cote de basculement env. 379 mm
Poids 2,35 kg

Modèle N 12, vase à membrane (non interchangeable)
Volume nominal 12 l
Volume utile max. 10,8 l
Pression de service 4 bar
Pression de pré-gonflage 1,5 bar
Raccord R 3/4"
Diamètre 272 mm
Hauteur max. 317 mm
Cote de basculement env. 418 mm
Poids 2,75 kg

Modèle N 18, vase à membrane (non interchangeable)
Volume nominal 18 l
Volume utile max. 16,2 l
Pression de service 4 bar
Pression de pré-gonflage 1,5 bar
Raccord R 3/4"
Diamètre 308 mm
Hauteur max. 360 mm
Cote de basculement env. 474 mm
Poids 3,60 kg

Modèle N 25, vase à membrane (non interchangeable)
Volume nominal 25 l
Volume utile max. 22,5 l
Pression de service 4 bar
Pression de pré-gonflage 1,5 bar
Raccord R 3/4"
Diamètre 308 mm
Hauteur max. 477 mm
Cote de basculement env. 571 mm
Poids 4,35 kg

Modèle N 35, vase à membrane (non interchangeable)
Volume nominal 35 l
Volume utile max. 31,5 l
Pression de service 4 bar
Pression de pré-gonflage 1,5 bar
Raccord R 3/4"
Diamètre 376 mm
Hauteur max. 466 mm
Hauteur prise d'eau 130 mm
Cote de basculement env. 599 mm
Poids 5,60 kg

Modèle N 50, vase à membrane (non interchangeable)
Volume nominal 50 l
Volume utile max. 45 l
Pression de service 6 bar
Pression de pré-gonflage 1,5 bar
Raccord R 3/4"
Diamètre 441 mm
Hauteur max. 487 mm
Hauteur prise d'eau 175 mm
Cote de basculement env. 657 mm
Poids 9,60 kg

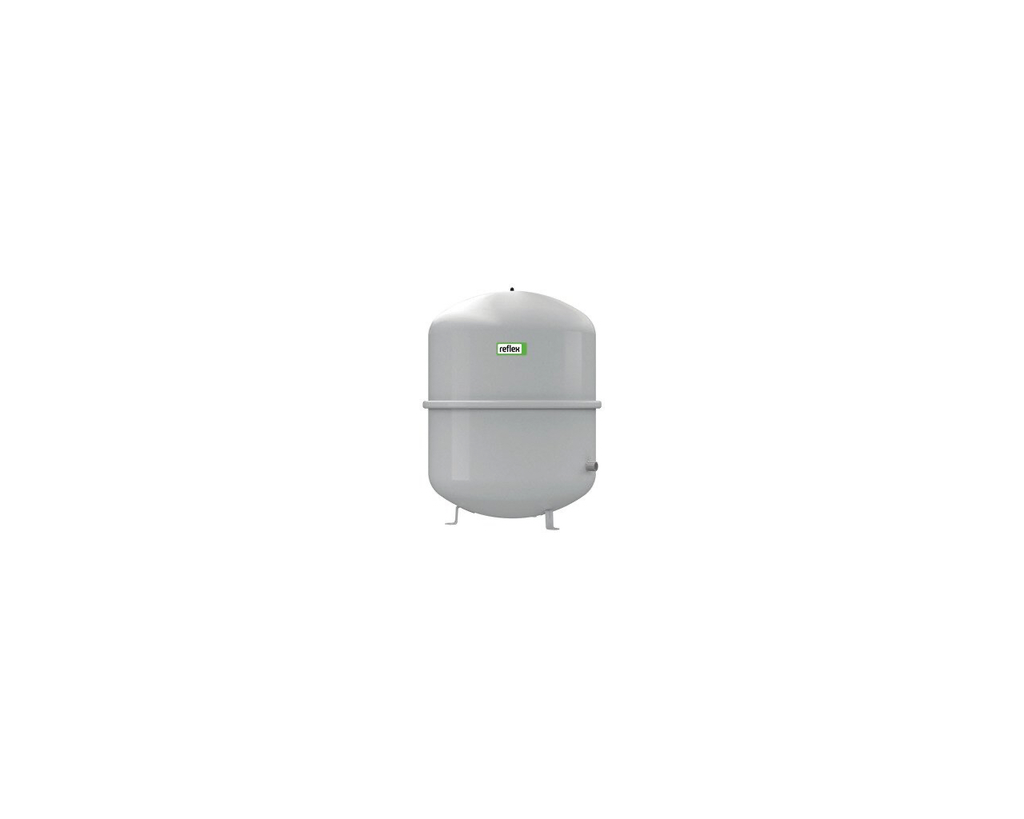

Modèle N 80, vase à membrane (non interchangeable)
Volume nominal 80 l Volume utile max. 72 l
Pression de service 6 bar
Pression de pré-gonflage 1,5 bar
Raccord R 1" Diamètre 512 mm
Hauteur max. 558 mm
Hauteur prise d'eau 172 mm
Cote de basculement env. 757 mm
Poids 13,28 kg

Type : N 100
Couleur : gris
Matériau de la membrane : SBR
Volume nominal : 100 l
Volume utile max. : 90 l
Température système adm. : 120 °
Température de service min. adm. : -10 °C
Max. température de service : 70 °
Pression de service max. admissible : 6 bar
Pression de pré-gonflage : 1,5 bar
Raccord : R 1"
Diamètre : 512 mm
Hauteur max. : 669 mm
Hauteur prise d'eau : 172 mm
Cote de basculement env. : 842 mm
Poids : 15,84 kg

Modèle N 140, vase à membrane (non interchangeable)
Volume nominal 140 l Volume utile max. 126 l
Pression de service 6 bar
Pression de pré-gonflage 1,5 bar
Raccord R 1"
Diamètre 512 mm
Hauteur max. 890 mm
Hauteur prise d'eau 172 mm
Cote de basculement env. 1027 mm
Poids 19,90 kg

Modèle N 200, vase à membrane (non interchangeable)
Volume nominal 200 l
Volume utile max. 180 l
Pression de service 6 bar
Pression de pré-gonflage 1,5 bar
Raccord R 1"
Diamètre 634 mm
Hauteur max. 758 mm H
auteur prise d'eau 205 mm
Cote de basculement env. 988 mm
Poids 23,80 kg

Type : N 250
Couleur : gris
Matériau de la membrane : SBR
Volume nominal : 250 l
Volume utile max. : 225 l
Température système adm. : 120 °C
Température de service min. adm. : -10 °C
Max. température de service : 70 °C
Pression de service max. admissible : 6 bar
Pression de pré-gonflage : 1,5 bar
Raccord : R 1"
Diamètre : 634 mm
Hauteur max. : 896 mm
Hauteur prise d'eau : 205 mm
Cote de basculement env. : 972 mm
Poids : 24,70 kg

Type : N 300
Couleur : gris
Matériau de la membrane : SBR
Volume nominal : 300 l
Volume utile max. : 270 l
Température système adm. : 120 °C
Température de service min. adm. : -10 °C
Max. température de service : 70 °C
Pression de service max. admissible : 6 bar
Pression de pré-gonflage : 1,5 bar
Raccord : R 1"
Diamètre : 634 mm
Hauteur max. : 1101 mm
Hauteur prise d'eau : 238 mm
Cote de basculement env. : 1156 mm
Poids : 30,00 kg

Modèle N 400, vase à membrane (non interchangeable)
Volume nominal 400 l
Volume utile max. 360 l
Pression de service 6 bar
Pression de pré-gonflage 1,5 bar
Raccord R 1"
Diamètre 740 mm
Hauteur max. 1102 mm
Hauteur prise d'eau 245 mm
Cote de basculement env. 1327 mm
Poids 47,00 kg

Type : N 500
Couleur : gris
Matériau de la membrane : SBR
Volume nominal : 500 l
Volume utile max. : 450 l
Température système adm. : 120 °C
Température de service min. adm. : -10 °C
Max. température de service : 70 °C
Pression de service max. admissible : 6 bar
Pression de pré-gonflage : 1,5 bar
Raccord : R 1"
Diamètre : 740 mm
Hauteur max. : 1313 mm
Hauteur prise d'eau : 245 m
Cote de basculement env. : 1357 mm
Poids : 52,00 kg

Type : N 600
Couleur : gris
Matériau de la membrane : SBR
Volume nominal : 600 l
Volume utile max. : 450 l
Température système adm. : 120 °C
Température de service min. adm. : -10 °C
Max. température de service : 70 °C
Pression de service max. admissible : 6 bar
Pression de pré-gonflage : 1,5 bar
Raccord : R 1"
Diamètre : 740 mm
Hauteur max. : 1538 mm
Hauteur prise d'eau : 245 mm
Cote de basculement env. : 1587 mm
Poids : 66,00 kg

Type : N 800
Couleur : gris
Matériau de la membrane : SBR
Volume nominal : 800 l
Volume utile max. : 450 l
Température système adm. : 120 °C
Température de service min. adm. : -10 °C
Max. température de service : 70 °C
Pression de service max. admissible : 6 bar
Pression de pré-gonflage : 1,5 bar
Raccord : R 1
Diamètre : 740 mm
Hauteur max. : 2003 m
Hauteur prise d'eau : 245 mm
Cote de basculement env. : 2033 mm
Poids : 96,00 kg

Type : N 1000
Couleur : gris
Matériau de la membrane : SBR
Volume nominal : 1000 l
Volume utile max. : 450 l
Température système adm. : 120 °C
Température de service min. adm. : -10 °C
Max. température de service : 70 °C
Pression de service max. admissible : 6 bar
Pression de pré-gonflage : 1,5 bar
Raccord : R 1"
Diamètre : 740 mm
Hauteur max. : 2413 mm
Hauteur prise d'eau : 245 mm
Cote de basculement env. : 2439 mm
Poids : 118,00 kg
