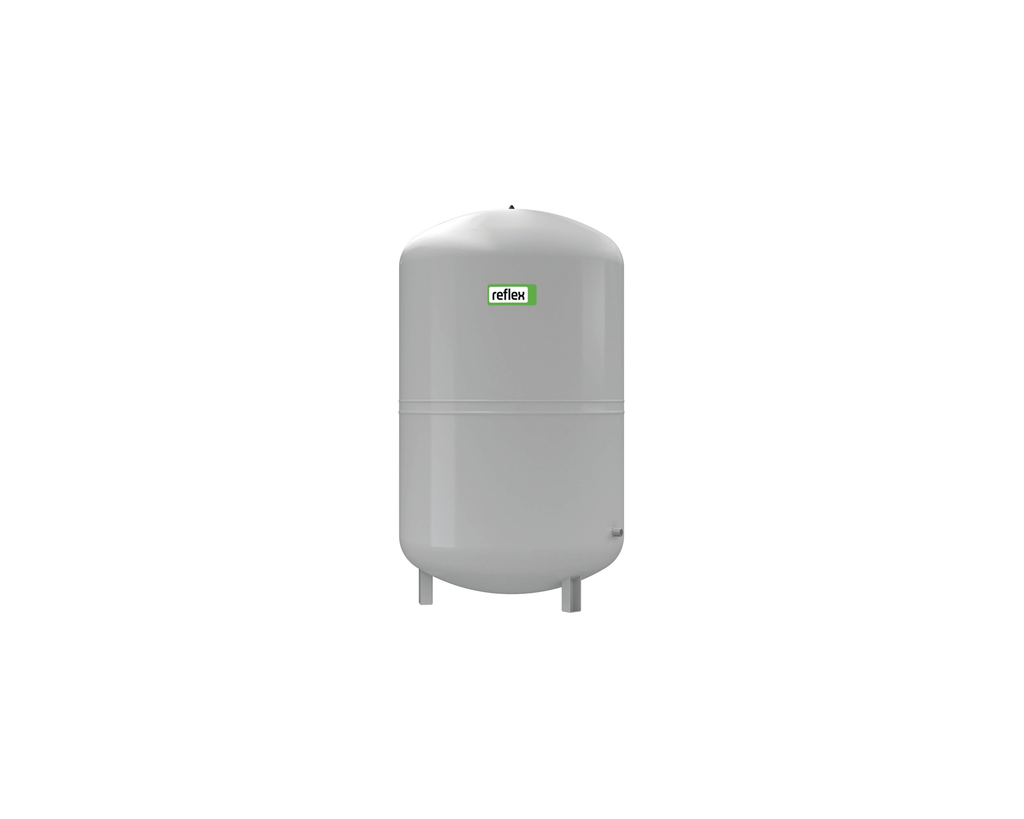

Modèle N 200, vase à membrane (non interchangeable)
Volume nominal 200 l
Volume utile max. 180 l
Pression de service 10 bar
Pression de pré-gonflage 3 bar
Raccord R 1"
Diamètre 640 mm
Hauteur max. 758 mm H
auteur prise d'eau 205 mm
Cote de basculement env. 988 mm
Poids 28 kg

Pour stations de maintien de pression Variomat, gris, 6 bar
Type VF 300
Couleur gris
Volume nominal 300 l
Volume utile max. 270 l
Température système adm. 120 °C max.
Température de service 70 °C
Surpression de fonctionnement max. adm. 6 bar
Raccord G 1"
Diamètre 634 mm
Hauteur max. 1357 mm
Hauteur prise d'eau 191 mm
Cote de basculement env. 1364 mm
Poids 54,70 kg

Pour stations de maintien de pression Variomat, gris, 6 bar
Type VG 300
Couleur gris
Volume nominal 300 l
Volume utile max. 270 l
Température système adm. 120 °C max.
Température de service 70 °C
Surpression de fonctionnement max. adm. 6 bar
Raccord G 1"
Diamètre 634 mm
Hauteur max. 1357 mm
Hauteur prise d'eau 191 mm
Cote de basculement env. 1364 mm
Poids 55,20 kg

Séparateur de microbulles/d'impuretés avec raccord à bride
Type TW 100
Couleur gris
Matériau du boîtier acier peint
Variante de montage horizontal
Température de service 0 °C - 110 °C
Pression de service 10 bar
Raccord DN100/PN16
Débit volumétrique max. 47,0 m³/h
Coefficient de débit kvs 244,3 m³/h
Diamètre 206 mm
Hauteur max. 940 mm
Hauteur centre-bride (aération) 527 mm
Hauteur centre-bride (séparation) 413 mm
Encombrement min. au-dessus 50 mm
Hauteur min. de maintenance 370 mm
Longueur de montage 470 mm
Poids 32,50 kg

Séparateur de microbulles/d'impuretés avec raccord à bride
Type TW 125
Couleur gris
Matériau du boîtier acier peint
Variante de montage horizontal
Température de service 0 °C - 110 °C
Pression de service 10 bar
Raccord DN125/PN16
Débit volumétrique max. 72,0 m³/h
Coefficient de débit kvs 351,3 m³/h
Diamètre 354 mm
Hauteur max. 1200 mm
Hauteur centre-bride (aération) 658 mm
Hauteur centre-bride (séparation) 542 mm
Encombrement min. au-dessus 50 mm
Hauteur min. de maintenance 430 mm
Longueur de montage 635 mm
Poids 41,0 kg

Manomètre 0-10 bar
Purgeur automatique
Soupape de sécurité 3 bar
Vidange

Reflexomat XS
Couleur gris
Volume nominal 80 l
Volume utile max. 72 l
Température système adm. 120 °Cmax.
Température de service 70 °C
Surpression de fonctionnement max. adm.6 bar
Niveau de pression acoustique max. 57 dB(A)
Degré de protection IP 54
Raccord G 1"
Raccord électrique 230V/50Hz
Puissancec0,25 kW
Diamètre 480 mm
Hauteur max. 1016 mm
Hauteur prise d'eau 153 mm
Cote de basculement env. 1035 mm
Poids 28,00 kg

En laiton matricé chromé, avec bouchon hygroscopique de sécurité
Pmax d'exercice : 10 bar
Pmax de purge : 2,5 bar
Tmax d'exercice : 120°C

Pour le maintien de pression, le dégazage et la réalimentation 16 bar
Type VS 1-1/140
Type de commande Control Touch
Température de service 120 °C max
Température de service adm. générateur 110 °C
Surpression de fonctionnement max. adm. 16 bar
Pression d’alimentation 6,0 bar
Réglage max. p0 13,0 bar
Niveau de pression acoustique max. 55 dB(A)
Degré de protection IP 54
Nombre de raccords 2 St.
Raccord électrique 400V/50Hz
Raccord conduite d'expansion Rp 1"
Raccord de réalimentation Rp 1/2"
Puissance 1,10 kW
Hauteur max. 964 mm
Largeur 470mm
Profondeur 557 mm
Poids 47,00 kg

Type : VG 1500
Couleur Gris
Volume nominale : 1'500 litres
Volume utile max : 1'500 litres
Température système adm. : 120°C
Température de sécurité max. adm. : 110°C
Température de service min. adm. : -10°C
Max. température de service : 70°C
Pression de service max admissible : 6 bar
Raccord G 1''
Diamètre : 1'200mm
Hauteur max : 2'127mm
Hauteur prise d'eau : 460mm
Côte de basculement env. : 2'153mm
Poids : 300,0 Kg.

Type: VS 1/VS 2-1 Ø 1000-1500mm

Corps en laiton
Raccordement filetés femme 2''
Avec vidange
Pmax : 10 bar
Pmax purge : 10 bar
Plage de température : 0-110°C

Pour Reflexomat Compact / Servitec S

Modèle G 300 vase à vessie en butyle (interchangeable)
Volume nominal 300 l
Volume utile max. 255 l
Pression de service 10 bar
Pression de pré-gonflage 3,5 bar
Raccord G 11/4"
Diamètre 634 mm
Hauteur max. 1267 mm
Hauteur prise d'eau 144 mm
Cote de basculement env. 1303 mm
Poids 45,00 kg

Corps en laiton
Raccordement filetés femme 11/4''
Avec vidange
Pmax : 10 bar
Pmax purge : 10 bar
Plage de température : 0-110°C

Couleur :gris
Volume nominal :750 l
Volume utile max. : 675 l
Température système adm. : 120 °C
Température de service min. adm. : -10 °C
Max. température de service : 70 °C
Pression de service max. admissible : 10 bar
Raccord : DN50/PN16
Diamètre : 750 mm
Hauteur max. : 2179 mm
Hauteur prise d'eau : 182 mm
Cote de basculement env. : 2221 mm
Poids : 345,00 kg

Couleur : gris
Volume nominal : 750 l
Volume utile max. : 675 l
Température système adm. : 120 °C
Température de service min. adm. : -10 °C
Max. température de service : 70 °C
Pression de service max. admissible : 10 bar
Raccord : DN50/PN16
Diamètre : 750 mm
Hauteur max. : 2179 mm
Hauteur prise d'eau : 182 mm
Cote de basculement env. : 2244 mm
Poids : 345,00 kg

En laiton matricé chromé, avec bouchon hygroscopique de sécurité
Pmax d'exercice : 10 bar
Pmax de purge : 2,5 bar
Tmax d'exercice : 120°C

En laiton matricé chromé, avec bouchon hygroscopique de sécurité
Pmax d'exercice : 10 bar
Pmax de purge : 2,5 bar
Tmax d'exercice : 120°C

En laiton matricé chromé, avec clapet d'isolement
Pmax d'exercice : 10 bar
Pmax de purge : 2,5 bar
Tmax d'exercice : 110°C
