Dispositifs de sécurité - Purgeurs

Séparateur de microbulles avec raccord à bride en acier peint
Type A 50
Couleur gris
Matériau du boîtier Acier peint
Variante de montage horizontal
Température de service 0 °C - 110 °C
Pression de service 10 bar
Raccord DN50/PN16
Débit volumétrique max. 12,5 m³/h
Coefficient de débit kvs 72,2 m³/h
Diamètre 132 mm
Hauteur max. 625 mm
Hauteur centre-bride (aération) 153 mm
Encombrement min. au-dessus 50 mm
Longueur de montage 350 mm
Poids 9,00 kg

Code Rabais 2083

Séparateur de microbulles avec raccord à bride en acier peint
Type A 300
Couleur gris
Matériau du boîtier acier peint
Variante de montage horizontal
Température de service 0 °C - 110 °C
Pression de service 10 bar
Raccord DN300/PN16
Débit volumétrique max. 405,0 m³/h
Coefficient de débit kvs 1696,4 m³/h
Diamètre 634 mm
Hauteur max. 1612 mm
Hauteur centre-bride (aération) 406 mm
Encombrement min. au-dessus 50 mm
Longueur de montage 1005 mm
Poids 158,00 kg

Code Rabais 2083

Séparateur de microbulles avec Filetage en laiton, 110 °C
Type A 3/4 V
Matériau du boîtier laiton
Variante de montage vertical
Température de service 0 °C - 110 °C
Pression de service 10 bar
RaccordIG 3/4"
Raccord de purge R 1/2"
Débit volumétrique max. 1,2 m³/h
Coefficient de débit kvs 10,7 m³/h
Diamètre 63 mm
Hauteur max. 206 mm
Largeur143 mm
Longueur de montage 84 mm
Poids 1,60 kg

Code Rabais 2082

Séparateur de microbulles avec Filetage en laiton, 110 °C
Type A 3/4
Matériau du boîtier laiton
Variante de montage horizontal
Température de service 0 °C - 110 °C
Pression de service 10 bar
Raccord IG 3/4"
Raccord de purge R 1/2"
Débit volumétrique max. 1,2 m³/h
Coefficient de débit kvs 10,7 m³/h
Diamètre 63 mm
Hauteur max. 165 mm
Largeur 89 mm
Longueur de montage 85 mm
Poids 1,03 kg

Code Rabais 2082

Séparateur de microbulles avec raccord à bride en acier peint
Type A 250
Couleur gris
Matériau du boîtier acier peint
Variante de montage horizontal
Température de service 0 °C - 110 °C
Pression de service 10 bar
Raccord DN250/PN16
Débit volumétrique max. 288,0 m³/h
Coefficient de débit kvs 1185,7 m³/h
Diamètre 480 mm
Hauteur max. 1402 mm
Hauteur centre-bride (aération) 351 mm
Encombrement min. au-dessus 50 mm
Longueur de montage 890 mm
Poids 108,00 kg

Code Rabais 2083

Séparateur de microbulles avec raccord à bride en acier peint
Type A 200
Couleur gris
Matériau du boîtier acier peint
Variante de montage horizontal
Température de service 0 °C - 110 °C
Pression de service 10 bar
Raccord DN200/PN16
Débit volumétrique max. 180,0 m³/h
Coefficient de débit kvs 780,6 m³/h
Diamètre 409 mm
Hauteur max. 1125 mm
Hauteur centre-bride (aération) 284 mm
Encombrement min. au-dessus 50 mm
Longueur de montage 775 mm
Poids 65,00 kg

Code Rabais 2083

Séparateur de microbulles avec Filetage en laiton, 110 °C
Type A 2
Matériau du boîtier laiton
Variante de montage horizontal
Température de service 0 °C - 110 °C
Pression de service 10 bar
Raccord IG 2"
Raccord de purge R 1/2"
Débit volumétrique max. 7,5 m³/h
Coefficient de débit kvs 56,1 m³/h
Diamètre 100 mm
Hauteur max. 277 mm
Largeur 132 mm
Longueur de montage 112 mm
Poids 3,18 kg

Code Rabais 2082

Séparateur de microbulles avec raccord à bride en acier peint
Type A 150
Couleur gris
Matériau du boîtier acier peint
Variante de montage horizontal
Température de service 0 °C - 110 °C
Pression de service 10 bar
RaccordDN150/PN16
Débit volumétrique max. 108,0 m³/h
Coefficient de débit kvs 487,9 m³/h
Diamètre 409 mm
Hauteur max. 915 mm
Hauteur centre-bride (aération) 229 mm
Encombrement min. au-dessus 50 mm
Longueur de montage 635 mm
Poids 39,00 kg

Code Rabais 2083

Séparateur de microbulles avec raccord à bride en acier peint
Type A 125
Couleur gris
Matériau du boîtier acier peint
Variante de montage horizontal
Température de service 0 °C - 110 °C
Pression de service 10 bar
Raccord DN125/PN16
Débit volumétrique max. 72,0 m³/h
Coefficient de débit kvs 351,3 m³/h
Diamètre 354 mm
Hauteur max. 915 mm
Hauteur centre-bride (aération) 214 mm
Encombrement min. au-dessus 50 mm
Longueur de montage 635 mm
Poids 35,00 kg

Code Rabais 2083

Séparateur de microbulles avec Filetage en laiton, 110 °C
Type A 11/4
Matériau du boîtier laiton
Variante de montage horizontal
Température de service 0 °C - 110 °C
Pression de service 10 bar
Raccord IG 1 1/4"
Raccord de purge R 1/2"
Débit volumétrique max.3,8 m³/h
Coefficient de débit kvs 31,8 m³/h
Diamètre 63 mm
Hauteur max. 202 mm
Largeur 90 mm
Longueur de montage 88 mm
Poids 1,23 kg

Code Rabais 2082

Séparateur de microbulles avec Filetage en laiton, 110 °C
Type A 11/2
Matériau du boîtier laiton
Variante de montage horizontal
Température de service 0 °C - 110 °C
Pression de service 10 bar
Raccord IG 1 1/2"
Raccord de purge R 1/2"
Débit volumétrique max. 5,0 m³/h
Coefficient de débit kvs 40 m³/h
Diamètre 63 mm
Hauteur max. 236 mm
Largeur 90 mm
Longueur de montage 88 mm
Poids 1,44 kg

Code Rabais 2082

Séparateur de microbulles avec raccord à bride en acier peint
Type A 100
Couleur gris
Matériau du boîtier acier peint
Variante de montage horizontal
Température de service 0 °C - 110 °C
Pression de service 10 bar
Raccord DN100/PN16
Débit volumétrique max. 47,0 m³/h
Coefficient de débit kvs 244,3 m³/h
Diamètre 206 mm
Hauteur max. 740 mm
Hauteur centre-bride (aération) 169 mm
Encombrement min. au-dessus 50 mm
Longueur de montage 470 mm
Poids 19,00 kg

Code Rabais 2083

Séparateur de microbulles avec Filetage en laiton, 110 °C
Type A 1 V
Matériau du boîtier laiton
Variante de montage vertical
Température de service 0 °C - 110 °C
Pression de service 10 bar
Raccord IG 1"
Raccord de purge R 1/2"
Débit volumétrique max. 2,0 m³/h
Coefficient de débit kvs 17,2 m³/h
Diamètre 63 mm
Hauteur max. 206 mm
Largeur 143 mm
Longueur de montage 84 mm
Poids 1,57 kg

Code Rabais 2082

Séparateur de microbulles avec Filetage en laiton, 110 °C
Type A 1
Matériau du boîtier laiton
Variante de montage horizontal
Température de service 0 °C - 110 °C
Pression de service 10 bar
Raccord IG 1"
Raccord de purge R 1/2"
Débit volumétrique max. 2,0 m³/h
Coefficient de débit kvs 17,2 m³/h
Diamètre 63 mm
Hauteur max. 182 mm
Largeur 90mm
Longueur de montage 88 mm
Poids 1,12 kg

Code Rabais 2082

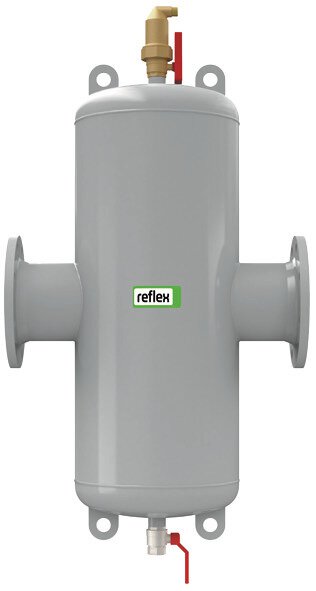

Séparateur de microbulles/d'impuretés avec raccord à bride
Type TW 65
Couleur gris
Matériau du boîtier acier peint
Variante de montage horizontal
Température de service 0 °C - 110 °C
Pression de service 10 bar
Raccord DN65/PN16
Débit volumétrique max. 20,0 m³/h
Coefficient de débit kvs 121,7 m³/h
Diamètre 132 mm
Hauteur max. 785 mm
Hauteur centre-bride (aération) 450 mm
Hauteur centre-bride (séparation) 335 mm
Encombrement min. au-dessus 50 mm
Hauteur min. de maintenance 370 mm
Longueur de montage 350 mm
Poids 10,00 kg

Code Rabais 2083

Séparateur de microbulles/d'impuretés avec raccord à bride
Type TW 50
Couleur gris
Matériau du boîtier acier peint
Variante de montage horizontal
Température de service 0 °C - 110 °C
Pression de service 10 bar
Raccord DN50/PN16
Débit volumétrique max. 12,5 m³/h
Coefficient de débit kvs 72,2 m³/h
Diamètre 132 mm
Hauteur max. 785 mm
Hauteur centre-bride (aération) 450 mm
Hauteur centre-bride (séparation) 335 mm
Encombrement min. au-dessus 50 mm
Hauteur min. de maintenance 370 mm
Longueur de montage 350 mm
Poids 10,00 kg

Code Rabais 2083

Isolation thermique pour Ex-séparateur Reflex
Type DN 80-100 (88.9-114.3)
Couleur noir
Epaisseur d'isolation 30,5 mm
Matériau isolant EPP
Température de service 110°C
Diamètre 270 mm
Hauteur max. 557 mm
Poids 0,55 kg

Code Rabais 2083

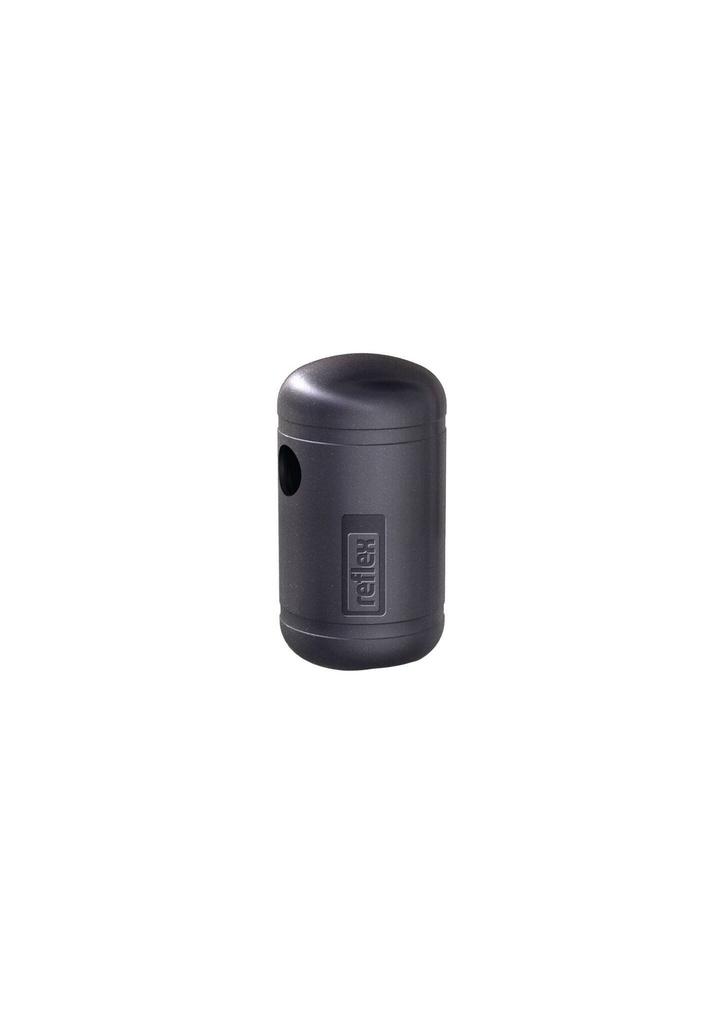

Isolation thermique pour Ex-séparateur Reflex
Type DN 50-65 (60.3 - 76.1)
Couleur noir
Épaisseur d'isolation 30,5 mm
Matériau isolant EPP
Température de service 110°C
Diamètre 196 mm
Hauteur max .442 mm
Poids 0,40 kg

Code Rabais 2083

Isolation thermique pour Ex-séparateur Reflex
Type DN 125-150 (139.7-168.3)
Couleur noir
Epaisseur d'isolation 30,5 mm
Matériau isolant EPP
Température de service 110°C
Diamètre 420 mm
Hauteur max. 857 mm
Poids 2,20 kg

Code Rabais 2083

Isolation thermique pour Ex-séparateur Reflex
Type AT/DT/TWT 22 - 1
Couleur noir
Matériau isolant EPP
Hauteur max. 308 mm
Largeur 183 mm
Poids 0,17 kg

Code Rabais : 2082
